摘要
本白皮书介绍 VNX™系列统一平台产品不同的型号、新功能和改进的功能，以及主要优点。
Lenovo 确信本出版物在发布之日内容准确无误。如有更改，恕不另行通知。
Lenovo 对本出版物的内容不提供任何形式的陈述或担保，明确拒绝对有特定目的的适销性或适用性进行默示担保。
使用、复制或分发本出版物所描述的任何Lenovo|EMC 软件都要有相应的软件许可证。
目录
执行概述. 4
受众. 5
术语. 5
VNX Family 概述. 7
VNX硬件组件. 8
数据块、文件和统一配置. 10
VNX 中的组件和功能特性. 13
Xeon 5600 处理器使 VNX 更快更环保. 14
无铅的第 3 代电源能效提高 7% 至 10% 14
高容量小型驱动器. 15
VNX VG2 和 VG8 网关支持 VMAXe 和 FCoE 15
DAE、DPE 和驱动器可提供更高的密度. 15
6 Gb/s x 4 通道 SAS 后端可提高性能和可用性. 28
使用 PCI-E 第 2 代的扩展 UltraFlex I/O 提高了带宽. 29
VNX 型号. 30
VNX5100 32
VNX5300 35
VNX5500 37
VNX5700 37
VNX7500 41
I/O模块. 42
存储处理器的I/O 模块. 42
DataMover 的 I/O 模块. 47
控制站. 53
备用电源. 54
VNX 系列上的软件. 54
VNX 系列存储系统上的保留区域. 54
统一管理. 54
效率软件. 57

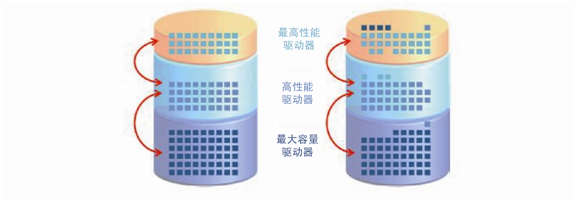

针对虚拟池的全自动存储分层 (FAST VP) 57
FASTCache 58
重复数据消除. 59
精简资源调配. 60
保护软件. 61

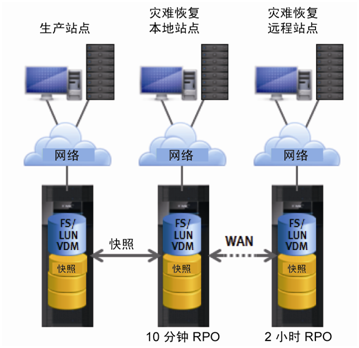

Replicator 61

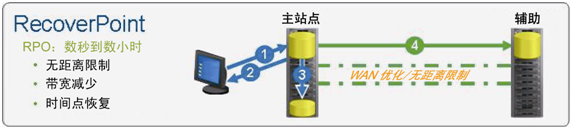

RecoverPoint集成. 63

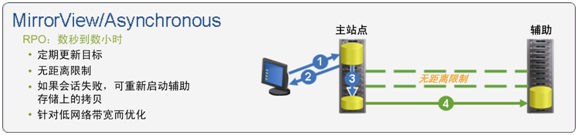

MirrorView/A 63

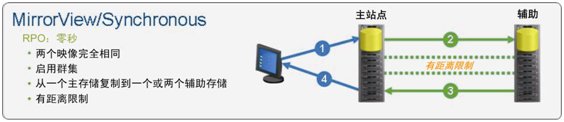

MirrorView/S 64
SAN Copy 64
业务连续性. 64
SnapView 快照. 65
检查点. 67
克隆. 67
安全性. 67
防病毒软件. 67
配额管理和审核. 68

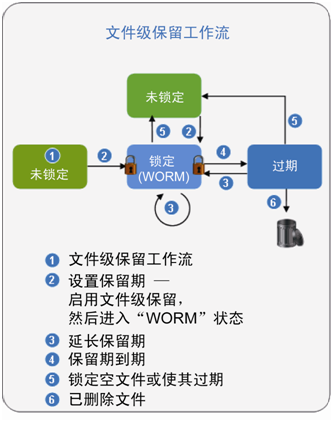

文件级保留. 68
针对文件的高级数据服务支持. 69
可维护性、可用性和性能. 71
文件端控制 LUN 保护. 71
统一软件升级. 71
“数据块到统一”升级即插即用. 72

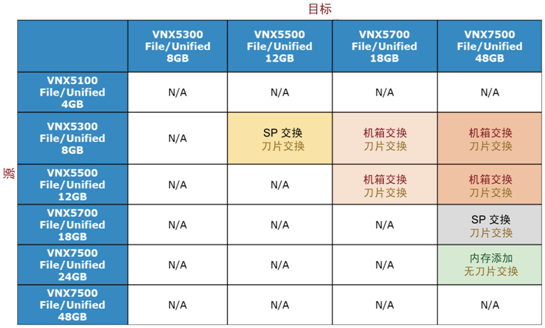

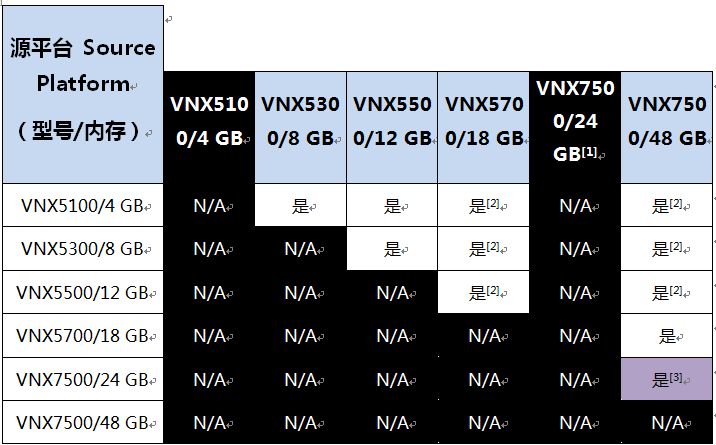

系列内数据就地转换. 73
VNX 可扩展性和性能. 75
结论. 75

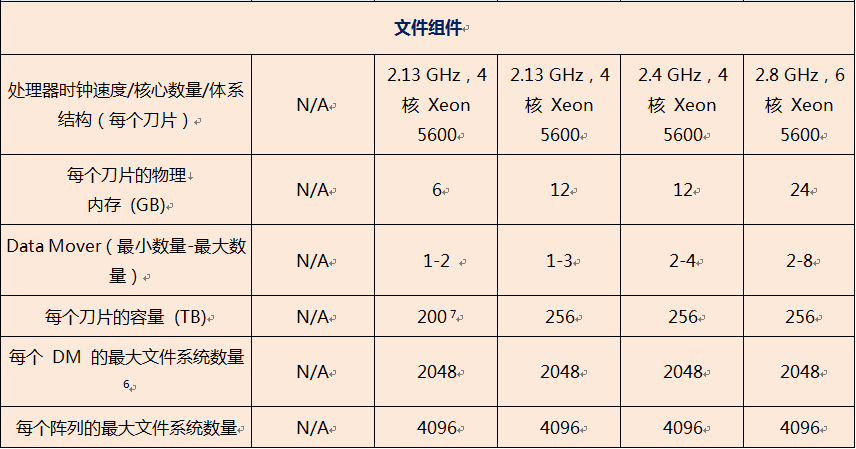

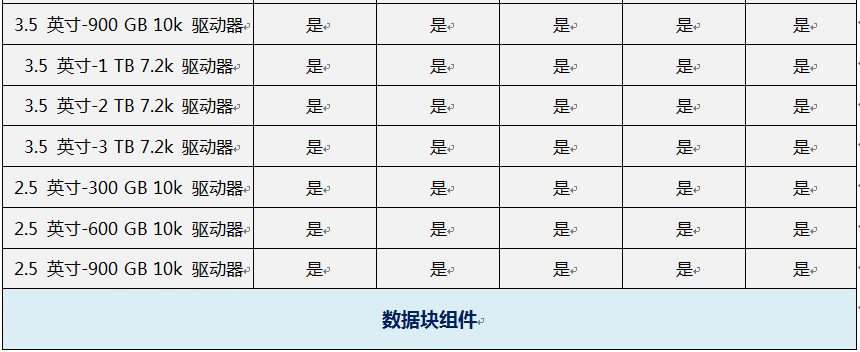

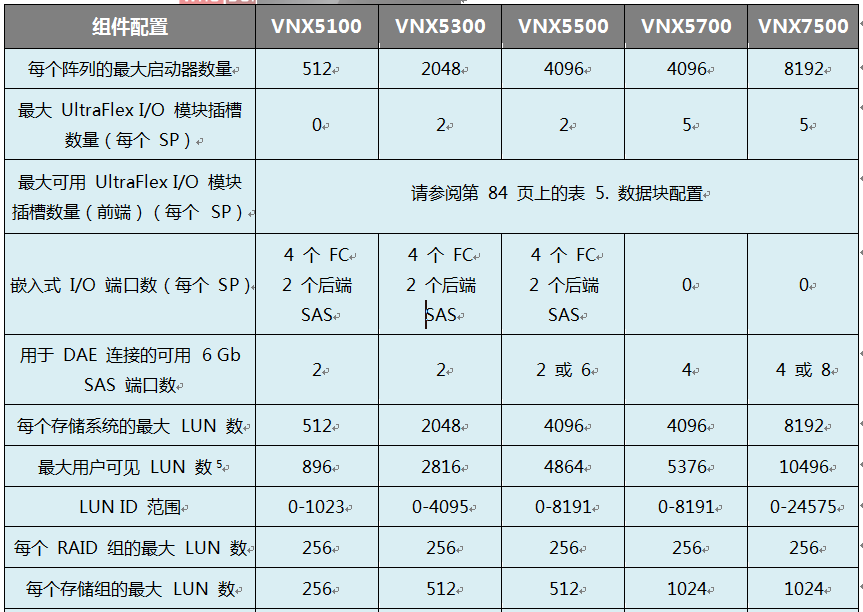

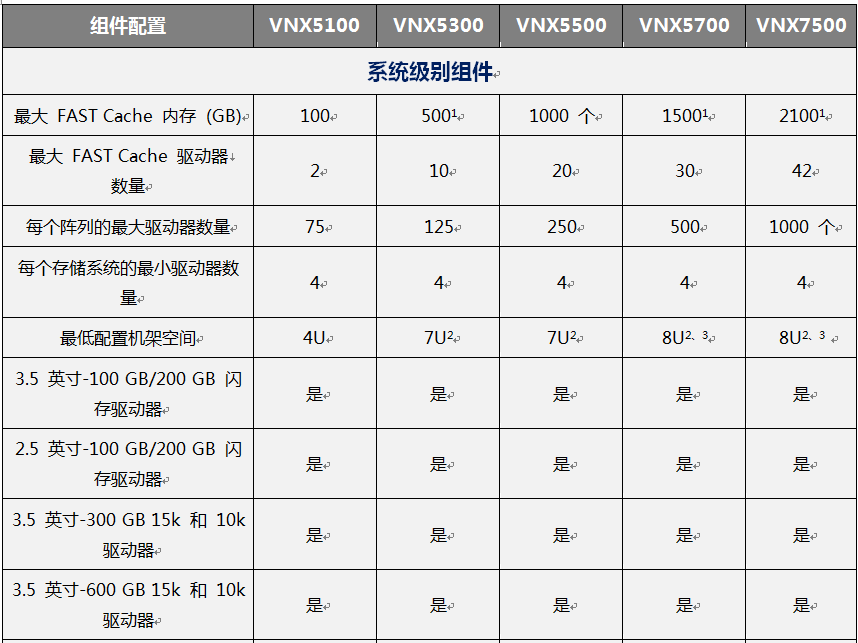

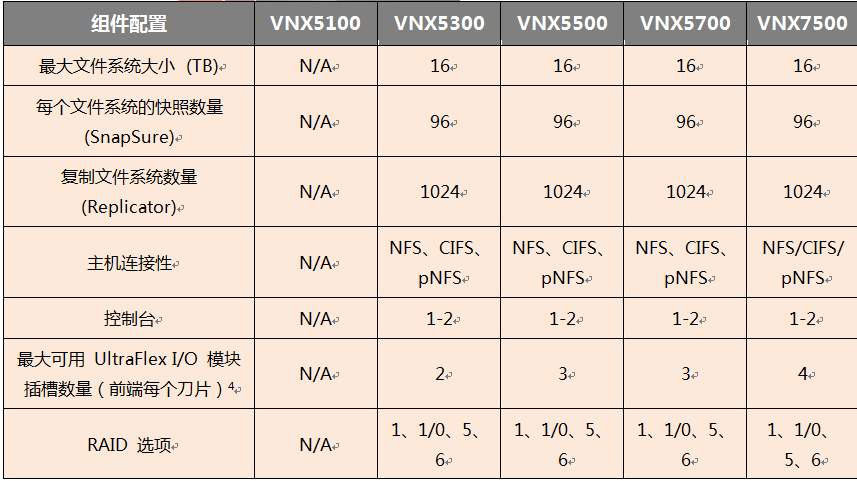

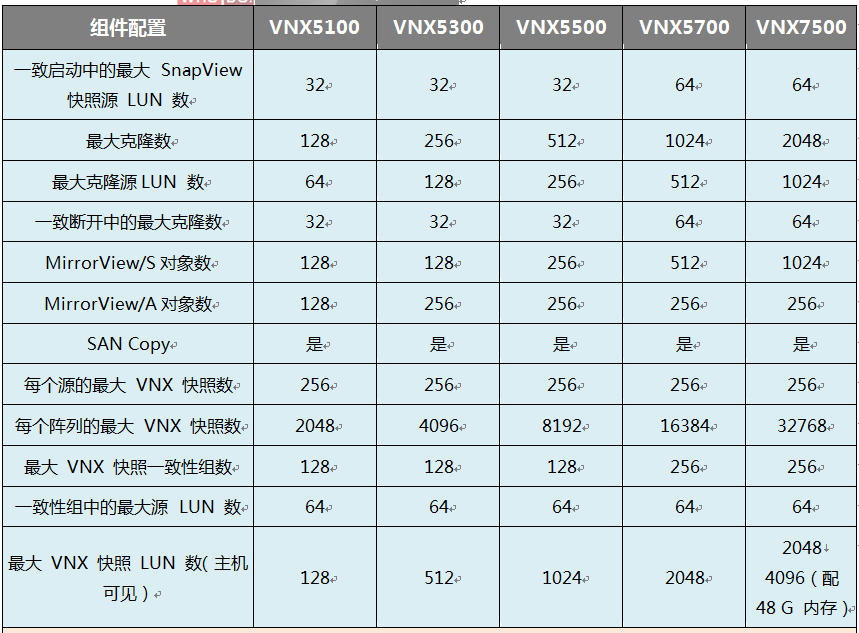

附录 A：系统级别、数据块和文件组件. 77

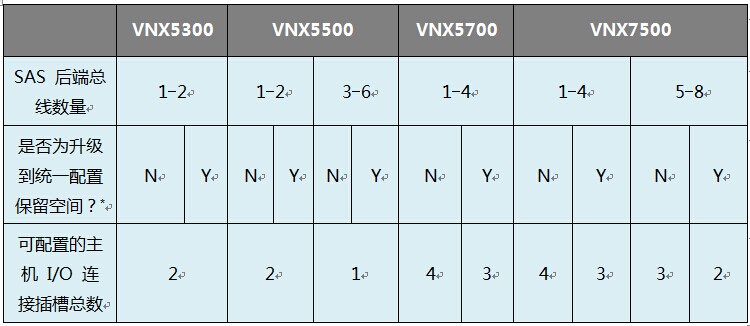

附录 B：存储处理器 UltraFlex I/O 插槽可用性. 82
执行概述
可扩展性、效率和简单性是存储行业面对的三个不变的挑战。存储系统需要提供可扩展性、极高的效率和简单而直观的用户界面。
VNX 系列专为包括大中型企业在内的广泛环境而设计。VNX 提供的产品包括仅文件、仅数据块和统一（数据块和文件）实施。VNX系列通过名为 Unisphere® 的简单而直观的用户界面进行管理，单一控制台完善了统一体验。
本白皮书讨论 VNX 系列及其硬件和软件、限制、I/O 模块等。本白皮书还介绍已添加到VNX 的可维护性和可用性功能，如 LUN 保护、针对文件的高级数据服务支持、统一远程支持和 Unisphere Service Manager。
受众
本白皮书针对 IT 架构师、管理员和其他对 VNX 系列阵列感兴趣的人员。读者应该熟悉存储阵列概念、一般硬件，以及阵列提供的软件服务。
术语
串行连接 SCSI(SAS) — 一种用于在计算机存储设备之间移动数据的通信协议。SAS 是一种取代并行 SCSI 总线技术的点到点串行协议。扩展器可促进多个 SAS 终端设备连接到单个启动器端口。
磁盘处理器存储模块(DPE) — VNX 中的盘架，其中包括一个存储模块、若干磁盘模块、存储处理器 (SP)、两个光纤通道链路控制卡 (LCC)、两个电源，以及四个风扇组。除自己的磁盘模块以外，DPE还支持 DAE。此 3U 外形尺寸用于低端 VNX 型号（VNX5100™、VNX5300™ 和 VNX5500™），并分别支持最多 75、125 和 250个驱动器。
磁盘阵列存储模块(DAE) — VNX 中的盘架，其中包括一个存储模块、15 或 25
个磁盘模块、两个光纤通道链路控制卡 (LCC) 以及两个电源，但是不包含存储处理器 (SP)。
存储池 — 同构或异构物理磁盘的单一存储库，可基于这些磁盘创建LUN。此概念支持易用性和 FAST VP 等技术。
存储处理器存储模块(SPE) — VNX for Block 中的盘架，其中包括一个存储模块、若干存储处理器 (SP)、若干光纤通道链路控制卡 (LCC)、两个电源，以及若干风扇组。此2U 外形尺寸用于高端 VNX 型号（VNX5700™ 和 VNX7500™），并分别支持最多 500 和 1,000 个驱动器。
I/O 模块 — 提供存储处理器、磁盘阵列存储模块和主机之间的前端和后端连接的硬件组件。
光纤通道 (FC) — 标称为 1Gb/s 的数据传输接口技术（尽管规范允许的数据传输速率介于 133 Mb/s 至 4.25 Gb/s 之间）。可以同时传输和接收数据。通用传输协议（例如Internet 协议 (IP)）和小型计算机系统接口 (SCSI)，在光纤通道上运行。因此，单连接技术可支持高速 I/O 和联网。
近线串行连接 SCSI(NL-SAS) 驱动器 — 一种企业级 SATA 驱动器，采用全功能 SAS 接口，具有企业级 SATA 驱动器的 SAS 接口磁头、介质和转速。这种驱动器提供与 SATA 驱动器相似的性能和容量，并利用SAS 接口来执行 I/O。
聚合网络适配器(CNA) — 一种主机适配器，它使主机能够通过单一类型的卡和连接处理光纤通道和以太网流量，从而随时间推移降低基础架构成本。
逻辑单元号 (LUN) — 处理 SCSI 命令的SCSI 或 iSCSI 对象的标识号。LUN 是 SCSI 对象的 SCSI 地址的最后一部分。LUN 是逻辑单元的 ID，但是此术语通常用于指逻辑单元本身。
闪存驱动器— 闪存驱动器可提供极高的性能并且耗电量非常低。这些驱动器使VNX 能够为关键工作负载提供极高性能 级别的存储。闪存驱动器还可用于通过FAST Cache 技术扩展阵列的缓存。
以太网光纤通道(FCoE) —允许通过以太网封装光纤通道帧。利用聚合网络适配器卡，主机可以对以太网和光纤通道流量使用单一类型的适配器和缆线。
自动卷管理 (AVM) — VNX forFile 的一项功能，它可自动创建并管理卷，无需管理员进行手动卷管理。AVM 将卷组织成可分配给文件系统的存储池。
VNX Family 概述
VNX Family 包括 VNXe® 和 VNX 系列阵列。VNXe 系列专为中小型环境而设计，而 VNX 系列则专为大中型企业存储环境而设计。
VNXe 系列采用小巧、密集和高能效的外形尺寸，提供高可用性、可扩展性和能够识别应用程序的向导驱动的磁盘资源调配。有关VNXe系列的更多信息，请参阅位于 Powerlink 上的白皮书。
VNX 系列是面向大中型企业的新一代产品。VNX 系列将基于文件和基于数据块的产品统一到单个产品中，并且可以通过一个易于使用的GUI 进行管理。这一新的 VNX 软件环境在效率、简单性和性能方面都有重大改进。
VNX 系列的优点包括：
先进的硬件：
PCI-E 第 2 代 I/O 模块
6 Gb/s x 4 通道SAS 后端基础架构
更大的内存
Intel 的最新 Xeon5600 多核处理器
扩展的 UltraFlex I/O，采用更密集的组装来提供
支持 FC、iSCSI 和 FCoE 协议的数据块功能
支持 NFS、CIFS 和 pNFS 协议的文件功能
支持多达 1,000 个驱动器
使用支持虚拟池的全自动存储分层 (FAST VP) 对数据块和文件数据进行自动分层
使用RecoverPoint 对数据块和文件数据进行统一复制
使用 Unisphere 的更新的统一管理提供紧凑的统一用户体验
VNX 硬件组件
VNX 存储系统包括以下组件：
存储处理器 (SP) 采用可支持光纤通道、iSCSI和 FCoE 协议的 UltraFlex I/O 技术来支持数据块数据。SP 为所有外部主机和 VNX 阵列的文件端提供访问。
存储处理器存储模块(SPE) 为 2U 大小，并包含每个存储处理器。此外形尺寸用于高端 VNX 型号（VNX5700™ 和 VNX7500™），并分别支持最多 500 和1,000 个驱动器。
磁盘处理器存储模块(DPE) 为 3U 大小，并包含每个存储处理器和第一个托盘中的若干磁盘。此外形尺寸用于低端 VNX 型号（VNX5100™、VNX5300™ 和 VNX5500™），并分别支持最多 75、125和 250 个驱动器。
刀片（或 Data Mover）从后端访问数据，并使用支持 NFS、CIFS 和 pNFS协议的相同 UltraFlex I/O 技术来提供主机访问。每个阵列中的刀片可扩展并提供冗余。
Data Mover 存储模块(DME) 为 2U 大小，并包含 Data Mover（刀片）。DME 在外形上与 SPE 相似，并在所有支持文件的 VNX 型号上使用。
备用电源 (SPS) 为 1U 大小，并为每个存储处理器提供足够的电力，以确保在发生电源故障时将传输中的数据转储到存储区。这可以确保不会丢失任何写入。重新启动阵列时，将会协调并保存挂起的写入。
控制站为 1U 大小，并为称作“刀片”的文件端组件提供管理功能。控制站负责刀片故障切换。也可以选择为控制站配置一个与之匹配的辅助控制站，以确保VNX 阵列上的冗余。
磁盘阵列存储模块(DAE) 包含阵列中使用的驱动器。它们支持扩展每个阵列的驱动器数量，以便随时间推移满足每个实施中不断扩大的存储需求。15 驱动器 DAE 为 3U 大小，25驱动器 DAE 为 2U 大小，60 驱动器 DAE 为 4U 大小。
SPE/DPE 和 DME 使用机箱中集成的双电源，并在单个电源发生故障时提供备用电力。
对于 NAS 服务（即，DataMover 刀片 I/O 选项）：
4 端口 1GbaseT 以太网铜质模块
双端口 1 GBaseT以太网铜质及双端口 1 Gb 以太网光纤模块
双端口 10 Gb 以太网光纤/双轴模块

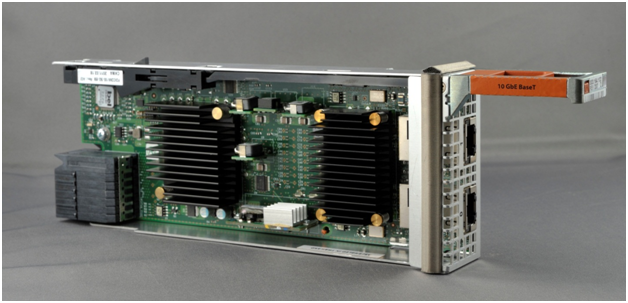

双端口 10GBaseT 以太网铜质模块
对于针对主机的数据块服务（即，存储处理器 I/O 选项）：
4 端口 8 Gb 光纤通道 UltraFlex I/O 模块
4 端口 1 GBaseT 以太网 iSCSI/TOE 模块

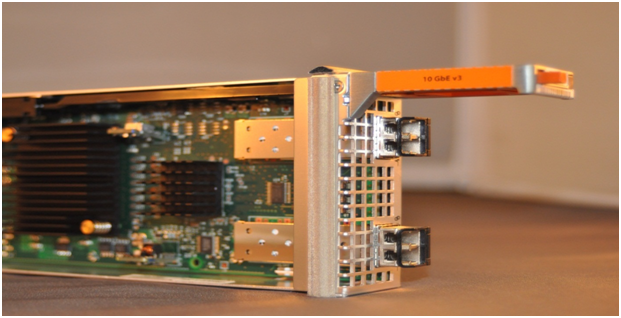

双端口 10 Gb 以太网光纤/双轴iSCSI/TOE 模块
双端口 10 GBaseT 以太网铜质iSCSI/TOE 模块
双端口 FCoE 光纤/双轴模块
数据块、文件和统一配置
VNX 中的硬件组件取决于订购的总体配置和选项。三种基本配置为：
数据块 — 支持数据块数据
文件— 支持文件数据
统一 — 支持数据块和文件数据

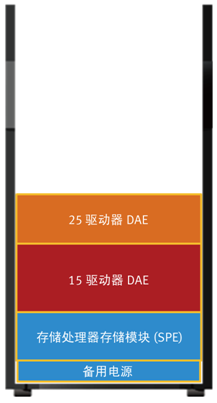

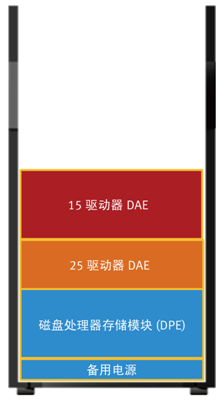

数据块配置 — 支持数据块数据（如图 1 所示）
此配置支持 FC、iSCSi 和FCoE 协议，并包括：
VNX5100、VNX5300 和 VNX5500 的 3U DPE（磁盘处理器存储模块）或 VNX5700 和 VNX7500 的 2U SPE（存储处理器存储模块），以及至少一个用于存储区驱动器的DAE。
[可选] 2U 25 驱动器 DAE，或3U 15 驱动器 DAE，或高达系统最大容量的 4U 60 驱动器 DAE（在深机架中）
1USPS

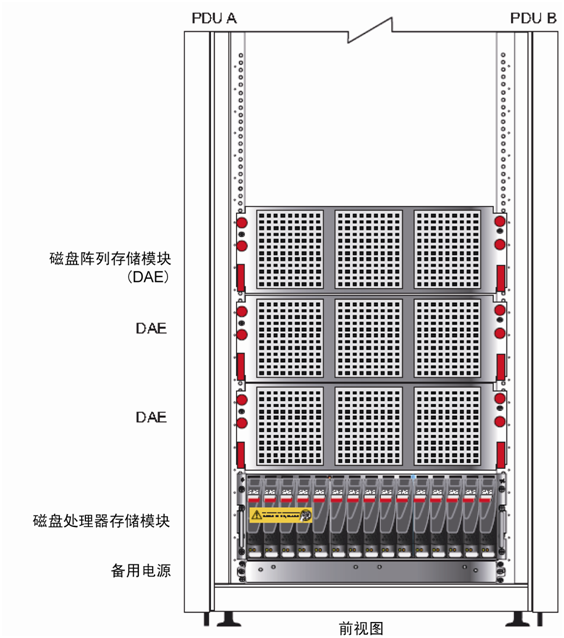

图 1. VNX5500（上）和VNX5700（下）的数据块配置
文件配置 — 支持文件数据（如图 2 中所示）
此配置支持 NFS、CIFS 和pNFS 协议，并包括：
VNX5100、VNX5300 和 VNX5500 的 3U DPE（磁盘处理器存储模块）或 VNX5700 和 VNX7500 的 2U SPE（存储处理器存储模块），以及至少一个用于存储区驱动器的DAE
[可选] 2U 25 驱动器 DAE（磁盘阵列存储模块）或3U 15 驱动器 DAE，或高达系统最大容量的 4U 60 驱动器 DAE（在深机架中）
至少一个 2U 刀片（或 DataMover）存储模块
一个或两个1U 控制站
1U(SPS)

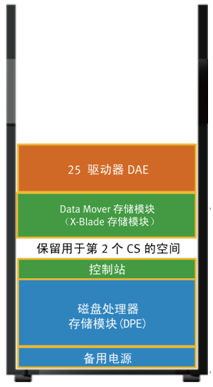

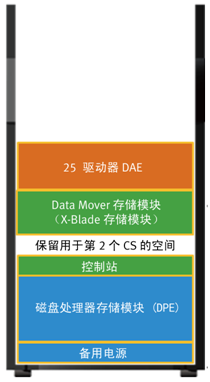

图 2. VNX5300（上）和VNX5700（下）的文件配置

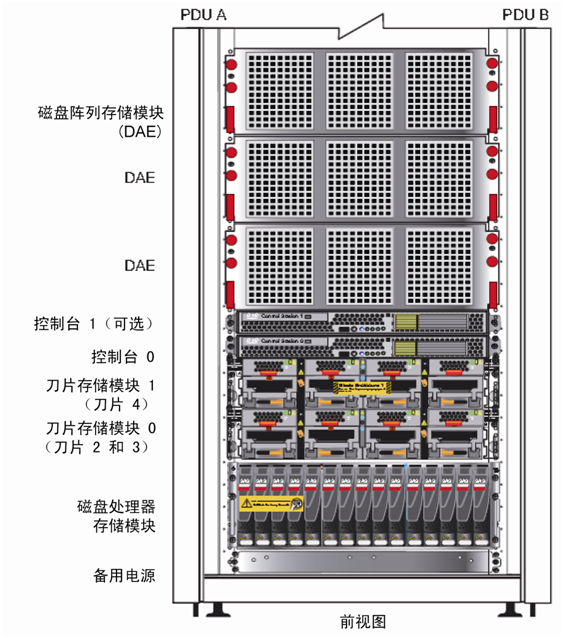

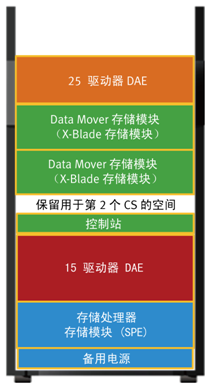

统一存储 — 支持文件和数据块数据（如图 3 中所示）
统一配置支持用于数据块数据的 FC、iSCSi 和 FCoE 协议，以及用于文件数据的NFS、CIFS 和 pNFS 协议。统一配置具有与文件配置相同的组件。
图 3. VNX5300（上）和 VNX5700（下）的统一配置
VNX 中的组件和功能特性
VNX 系列阵列由具有以下功能特性的高级组件组成：
Xeon5600 处理器使 VNX 更快更环保
无铅的第 3 代电源能效提高 7% 至 10%
高容量小型驱动器
VNXVG2 和 VG8 网关支持 VMAXe 和 FCoE
新的 DAE、DPE 和驱动器密度更高
6 Gb/s x 4 通道 SAS 后端可提高性能和可用性
使用 PCI-E 第 2 代的扩展 UltraFlex I/O 提高了带宽
下面将更详细讨论这些组件和每个组件提供的功能特性。
Xeon 5600 处理器使VNX 更快更环保
VNX 系列使用 Intel 的 Xeon 5600 处理器。这一新的32 纳米处理器体系结构可提供多核功能，使得每种 VNX 型号都具有显著的可扩展性。该处理器的速度从 2.13 GHz 到 2.8 GHz 不等，每个插槽具有四至六个核心。因此，这些处理器可帮助您在更小的占用空间中完成更多的工作、降低电耗并让系统保持较低温度。
无铅的第 3 代电源能效提高7% 至 10%
VNX 系列比以前的存储系统能效更高。电源可为Unisphere 提供所需的信息以监控和显示环境温度和能耗。第 3 代电源：
比 CX4/NS 阵列上使用的第 2 代电源能效高 7% 至 10%
使用无铅设计
满足 EPA 能效目标的黄金标准 (90%)
提供自适应的冷却，其中阵列可以调整电源风扇转速，使其能按所需的速度旋转以确保足够的冷却。这可以优化风扇转速和能耗。电源具有板载传感器，可以提供能源信息报告。报告包括阵列上每个存储模块的输入电源和进气口温度，以及总体阵列级别的输入电源报告。这些值基于 Unisphere GUI 中报告的每小时值的移动平均，如图 4 所示。

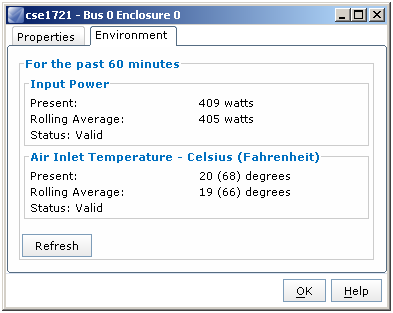

图 4. Unisphere“环境”选项卡中提供的能源信息
高容量小型驱动器
VNX 系列支持高容量 3 TB 驱动器，以及小型 2.5 英寸闪存驱动器。这些驱动器在运行VNX OE for File v7.0.3X 和 VNX OE for Block v5.31.000.5.XXX 的 VNX 阵列上受支持。
VNX VG2 和VG8 网关支持 VMAXe 和 FCoE
VNX 系列网关型号（VG2 和 VG8）现在支持存储处理器上的FCoE I/O 模块以及 VMAXe 后端连接。VMAXe 是 Symmetrix 企业级阵列，可对更高端的 VMAX 系列形成补充。
DAE、DPE 和驱动器可提供更高的密度
VNX 系列使用更新的组件，使其密度比早期型号显著提高：
搭配 2.5 英寸SAS 驱动器的 25 驱动器 DAE 和 DPE— 搭配 2.5 英寸 SAS 驱动器的 25 驱动器 DAE 和 DPE 可提供更高的性能和磁盘轴密度。
搭配 3.5 英寸 2TB 7,200 rpm NL-SAS 驱动器的 15 驱动器 DAE— 就驱动器容量而言，使用搭配 3.5 英寸 2 TB 7,200 rpm NL-SAS 驱动器的15 驱动器 DAE 可以实现最高的密度。与使用 15 驱动器存储模块的任何其他早期阵列相比，此组合使每平方英尺可以容纳更多磁盘轴和存储容量。
使用 3.5 英寸托架搭配3.5 英寸 7.2 K rpm NL-SAS 驱动器和 2.5 英寸 10 K rpm 驱动器的 60 驱动器高容量 DAE— 就驱动器容量而言，使用3.5 英寸 3 TB 7.2K rpm NL-SAS 驱动器可以实现最高的密度。和任何其他与 VNX 兼容的 DAE 相比，此组合使每平方英尺可以容纳更多的磁盘轴和存储容量。利用3.5 英寸托架，使用 2.5 英寸和 3.5 英寸闪存及 10 K rpm 驱动器可以实现更高的性能。此 DAE 仅在运行 NX-OE for Block31.5 和/或 VVNX-OE for File 7.0.3 的阵列上提供。2.5 英寸 300 GB 10 K 驱动器在此存储模块中不受支持。此 DAE 需要深机架来容纳。
图 5： 数据块高密度配置示例
图 6： 统一高密度配置示例
用于低端型号的 3UDPE— 利用更新的 DPE 提高 VNX5100、VNX5300 和 VNX5500 中的机架空间利用率。此 3U DPE 在一个 3U 单元中包含了存储处理器和第一个盘架的若干磁盘。这与前几代相比在机架空间利用率方面实现了显著的改进。
25 驱动器的 2.5 英寸SAS 驱动器 DAE

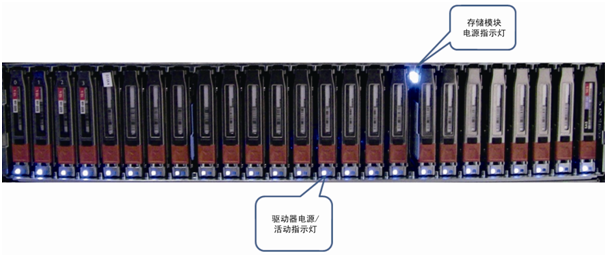

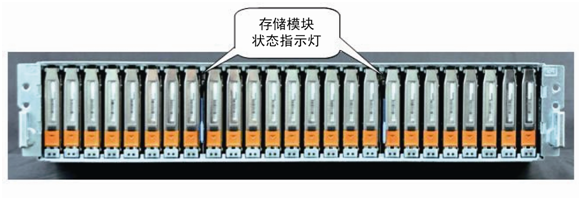

图 7 和图 8 显示了包含 2.5 英寸 SAS 驱动器的 25 驱动器 DAE 的正面和背面。

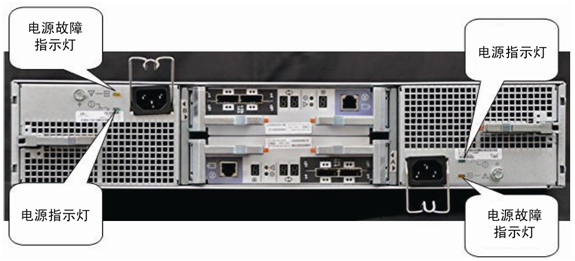

图 8. 包含 2.5 英寸SAS 驱动器的 25 驱动器 DAE 的背面

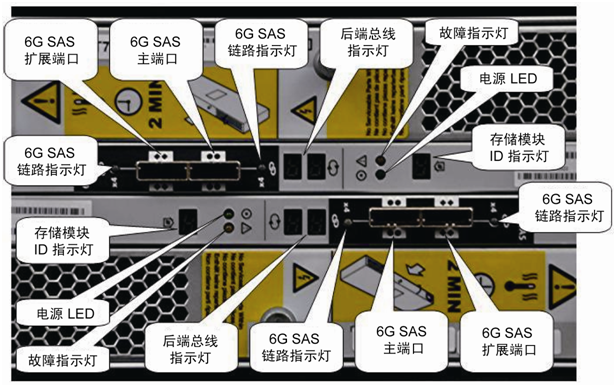

图 9 显示了 25 驱动器 DAE 的背面。在此图中，您可以看到主要/扩展SAS 端口；SPS 端口；以及电源、故障、SAS 通道状态、总线编号和存储模块编号指示灯。
图 9. 25 驱动器 DAE 背面特写

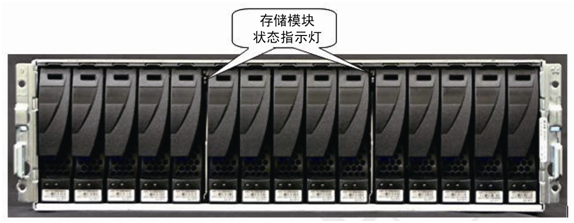

15 驱动器 DAE 和 DPE 支持 2.5 英寸 SAS、3.5 英寸 NL-SAS 和 3.5 英寸闪存驱动器
如图 10 和图 11 所示，15 驱动器 DAE 可以在 3.5 英寸托架中填充 2.5 英寸驱动器。15 驱动器 DAE还可以填充 3.5 英寸 EFD、SAS 和 NL-SAS 驱动器的任何组合。
这些选项使您能够配置系统以实现最佳的效率和性能。闪存驱动器可提供极高的性能，中端SAS 驱动器可提供价格与性能（达到最高 15k rpm 的速度）之间的良好平衡，高性价比的 NL-SAS 驱动器具有高达 2 TB 的容量。
这些 15 驱动器 DAE 虽然外观与前一代 CX™ 和 NS型号相似，但是与 CX 和 NS 阵列不向后兼容[1]。此外，由于 DAE 使用SAS 作为后端总线体系结构，VNX 系列阵列不接受前一代 DAE。
图 11. 15 驱动器 DAE的背面
在图 11 中可以看到，该 DAE 背面没有总线重置按钮，因为 VNX 在后端使用 SAS 技术，因此不需要该按钮。

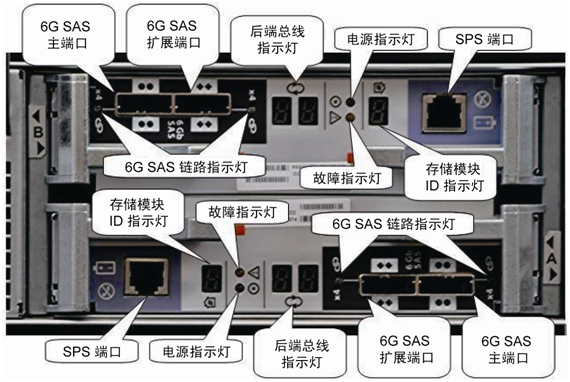

图 12 显示了 15 驱动器 DAE 的背面。在此图中，您可以看到主要/扩展 SAS 端口；以及电源、故障、SAS通道状态、总线编号和存储模块编号指示灯。
图 12. 15 驱动器 DAE背面特写
60 驱动器高容量 DAE 支持 2.5 英寸 SAS、3.5 英寸 NL-SAS 和 3.5 英寸闪存驱动器
60 驱动器 DAE 可以使用 3.5 英寸托架填充 2.5 英寸SAS 驱动器。60 驱动器将容纳最多 60 个 3.5 英寸（EFD、7200 rpm 和 10 K rpm）和 2.5 英寸（EFD、7200 rpm、10K rpm）外型尺寸的旋转或 SSD 型驱动器。对于 3.5 英寸驱动器类型，此存储模块不支持 15 K rpm 驱动器。
这些选项使您能够配置系统以实现最佳的效率和性能。闪存驱动器能够以SFF（小型，2.5 英寸）和 LFF（大型，3.5 英寸）大小提供极高的性能。中端 SAS 驱动器可提供价格与性能（达到最高 10 K rpm 的速度）之间的良好平衡，高性价比的NL-SAS 驱动器具有高达 3 TB 的容量。
该存储模块采用滑出式抽屉设计，可以从顶部接触到驱动器。驱动器矩阵包括5 行（区块符 A-E），每行 12 个磁盘（插槽 0-11）。这些磁盘使用字母和数字的组合来寻址和标记，例如 A1 和 B4，以唯一地标识存储模块中的单个驱动器。该存储模块本身进行了清楚的标记，以确保正确标识驱动器。
60 驱动器高容量存储模块的尺寸为 7 英寸（高）(4U) x35 英寸（深，仅机箱），
最大重量为 260 磅。在此业界领先的存储模块的设计中，由于每平方英尺机架空间密度远高于任何其他可用的存储模块，因此对此存储模块使用了特殊的加大号机架（44 英寸深）。深机架提供三个电源区（A、B和 C），分别使用各自的电源端子为每个区供电。每个 60 驱动器高容量 DAE 需要四个电源连接才能正常工作。三个电源的每一代均为 FRU。使用带橙色标记的缆线管理臂(CMA) 快卸接头，无需分离总线缆线即可拆卸这些电源。
对于 VNX5700 和 VNX7500 型号，60 驱动器高容量存储模块可能是第一个DAE，并包含存储区驱动器（行 A，位置 0-3）。如果 DAE 中有部分填满的行，剩余的空插槽需要插入填充物。
60 驱动器 DAE 包含四个热插拔 LCC：
两个 ICM LCC 位于存储模块后部。他们包含 SAS 端口，并提供到存储处理器的连接。
两个内部 LCC 位于中央，并提供到存储模块中所有磁盘的连接。
该存储模块上的所有 LCC 均为 FRU。还有三个冷却模块位于存储模块正面，它们也是FRU。
图 13显示了 60 驱动器 DAE 的正面。
图 13. 60 驱动器 DAE 的正面
图 14 显示了 60 驱动器 DAE 打开顶部面板后的扩展顶视图，其中显示了驱动器和冷却模块。
图 14. 60 驱动器 DAE的顶部

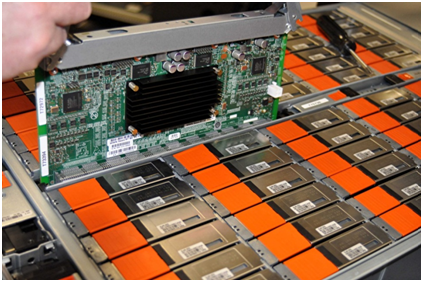

图 15 显示了从 DAE 顶部插入 60 驱动器 DAE 中间的内部 LCC 卡。
图 15. 内部 LCC 卡

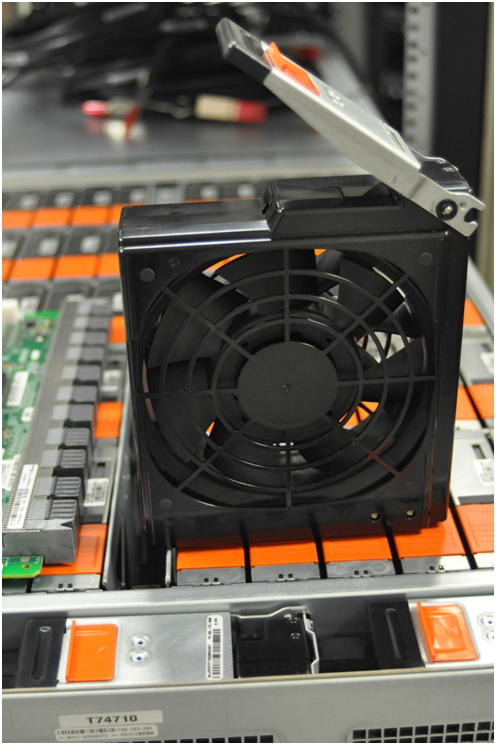

图 16 显示了从 60 驱动器 DAE 中卸下的三个冷却模块之一。
图 16. 60 驱动器 DAE中的冷却模块

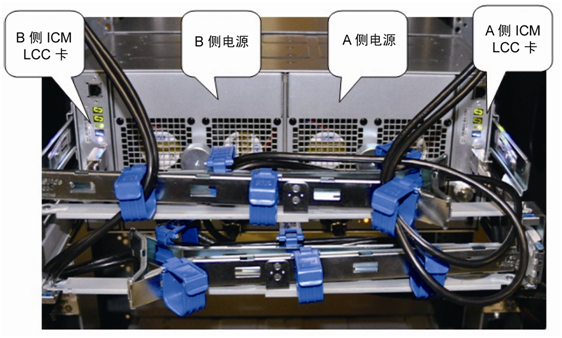

图 17 显示了 60 驱动器 DAE 后部的缆线管理臂。
图 17. 60 驱动器 DAE后部的缆线管理臂

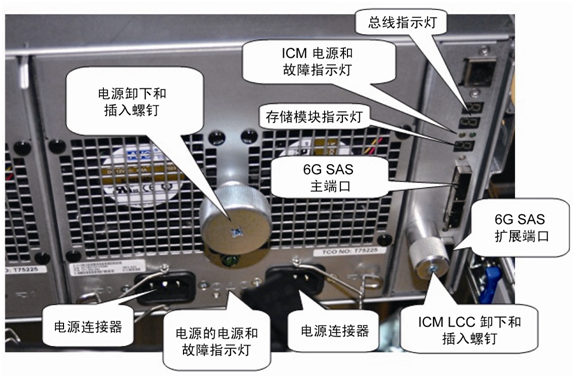

图 18显示了 60 驱动器 DAE 后部的电源、ICM LCC（包含总线和存储模块指示灯）和 SAS 扩展器端口。
图 18. 电源、ICM LCC和 SAS 扩展器端口
6 Gb/s x 4 通道SAS 后端可提高性能和可用性
VNX 系列的后端使用的体系结构可大幅提高性能和可用性。
6 Gb/s x 4 通道 SAS 后端可提供高达 3GB/s 的速度。与提供 0.25 GB/s (4 Gbps) 速度的前一代 FC 后端相比，SAS 是一个重大改进。在此点对点体系结构中，所有驱动器直接连接到一个扩展交换矩阵，从而实现从控制器到驱动器的直接通信。与使用光纤通道仲裁环作为后端体系结构的早期型号不同，数据帧不必途经访问每个驱动器的整个总线。这在整个VNX 系列中提供比早期型号高得多的带宽。此外，由于 SAS 使用确认 (ACK/NAK)，在存在故障的情况下，可以立即收到响应，而在使用光纤通道情况下则需要等待超时。
SAS 后端通过提供改进的后端故障隔离提高了可用性，VNX 系列系统可从这一重大改进中获益。由于数据帧不再遍历整个总线，并且不途经每个驱动器，因此将损坏的帧隔离到特定的驱动器或SAS 缆线变得容易多了，与光纤通道相比尤其如此，
在使用光纤通道情况下，准确定位损坏某个帧的驱动器或缆线需要大量的时间和
资源。
使用 PCI-E 第 2代的扩展 UltraFlex I/O 提高了带宽
VNX 系列扩展了前一代中端存储阵列的 UltraFlexI/O 技术。UltraFlex I/O 使用 PCI-E 第 2 代，可提供两倍于前一代型号中使用的 UltraFlex 卡的带宽。此带宽增加是 VNX 阵列相对于前几代的性能增强的重要因素。
VNX 型号
VNX 系列型号包括 5000 和 7000 类别系统。可用型号为VNX5100、VNX5300、VNX5500、VNX5700 和 VNX7500。硬件和连接选项随每种型号而扩展，从而在整个型号范围中逐级提供更多的功能和选项。

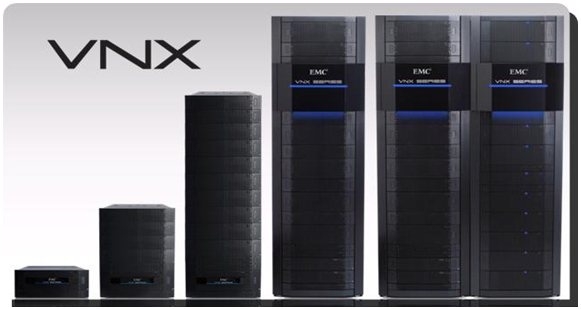

图 19. VNX 系列存储系统
所有 VNX 型号都可使用 15 驱动器 DAE 或 25 驱动器DAE 支持 2.5 英寸和 3.5 英寸 SAS 驱动器，并利用 6 Gb/s SAS 后端。FC 驱动器不再受支持。以后将使用 SAS 驱动器、NL-SAS旋转驱动器和闪存驱动器。

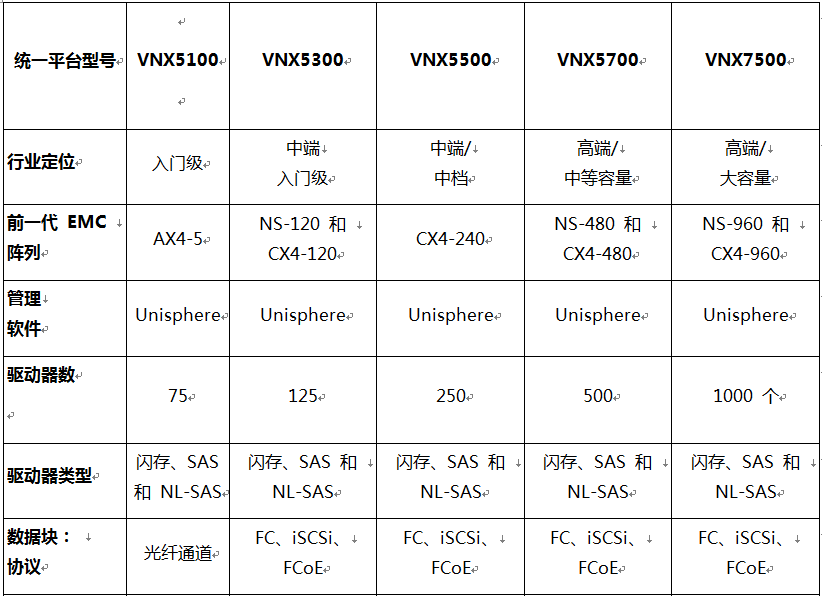

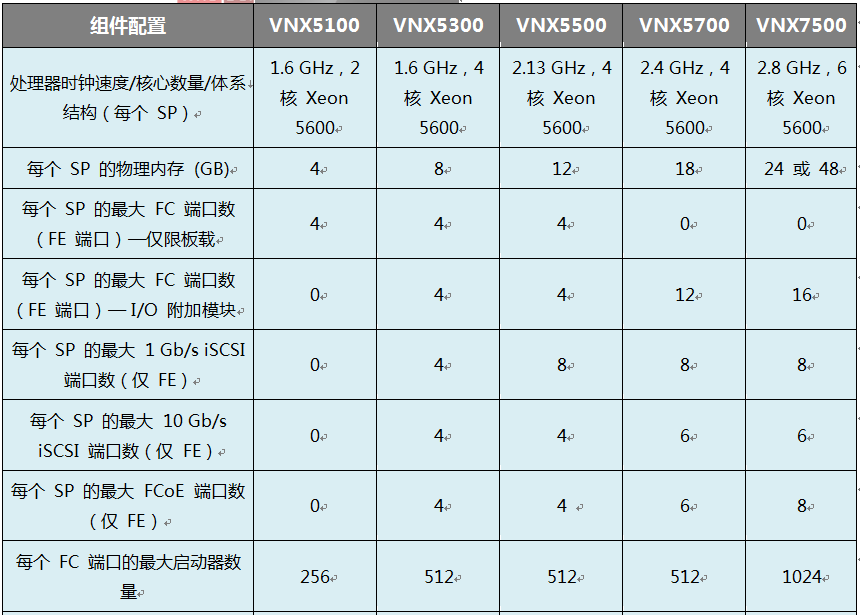

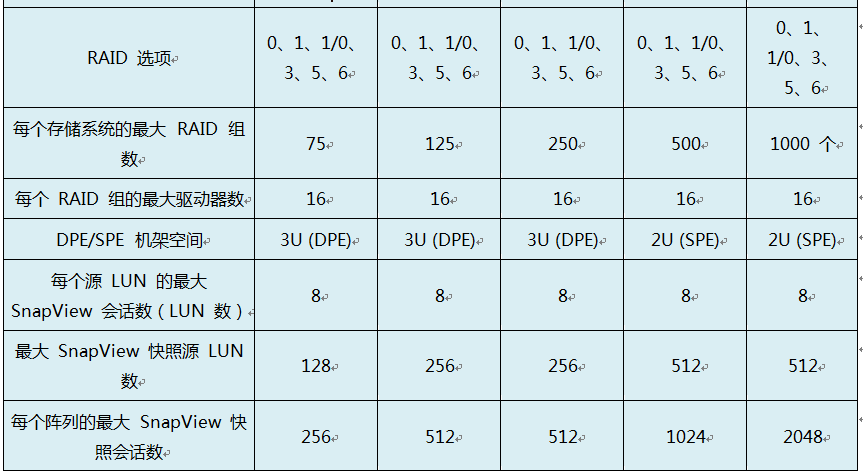

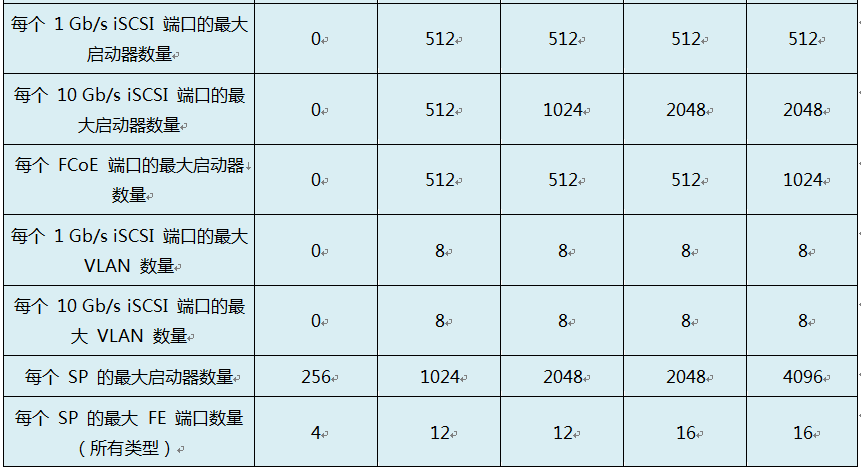

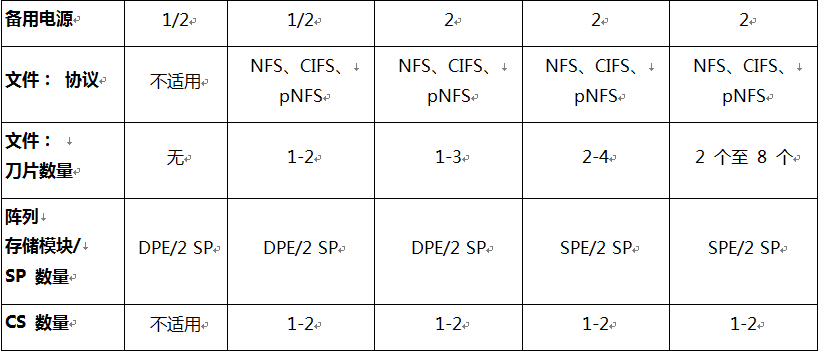

下表显示了 VNX 系列中可用的型号类型。表后的几个部分将提供有关每种型号的更详细信息。
VNX5100
VNX5100 专为入门级到中端领域而设计。此型号提供仅数据块服务，支持使用光纤通道协议进行主机连接，并利用DPE 外形尺寸。
此型号使用 1.6GHz 双核 Xeon 5600 处理器，配备 4 GB RAM 和最多 75 个驱动器，并具有以下主机连接选项： FC。此型号不接受任何 UltraFlexI/O 模块，因此仅支持使用四个光纤通道板载端口进行主机连接。请注意，系统的每个 SP 仅在夹层端口 2-3 中附带 2 个 SFP。这里看到的是可选添加的SFP。
此型号使用一个 DPE，并提供15 个 3.5 英寸外形尺寸驱动器或 25 个 2.5 英寸外形尺寸驱动器。它的每个存储处理器上包括四个板载 8 Gb/s 光纤通道端口和两个用于后端连接的6 Gb/s SAS 端口， 还提供了一个 micro-DB9 端口和一个服务 LAN 端口。Lenovo 服务人员使用这些端口来连接到 VNX。
每个 SP 上提供了一个用于阵列管理的LAN 连接。该存储模块中的每个 SP 还有一个电源模块和两个 UltraFlex I/O 模块插槽，但 VNX5100 无法利用这些插槽进行扩展。这些 I/O 模块插槽将留空（以确保正常通风）。
从图 20 中可以看到，“系统信息”标签位于 DPE 的 SP A 侧的背面（在上图中的右侧）。此标签包含序列号和零件号信息，在将系统装入机架时应谨慎处理。

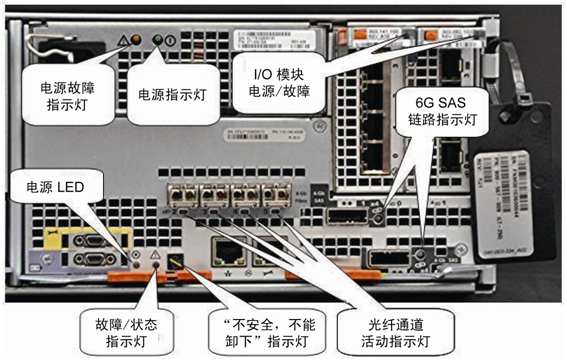

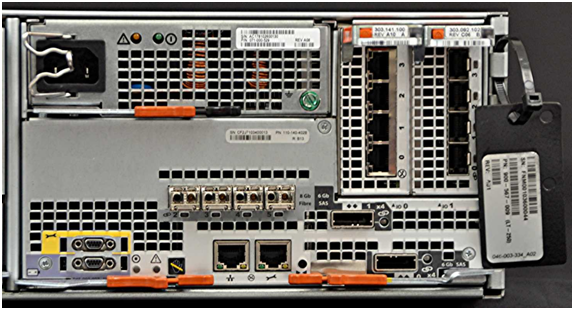

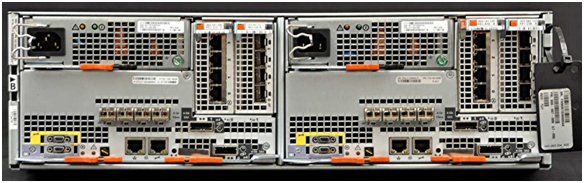

图 21、图 22 和图 23 显示了基于 DPE 的存储处理器的背面。
图 21. 基于 DPE 的存储处理器背面特写
图 22. 电源、故障、活动、链路和状态指示灯

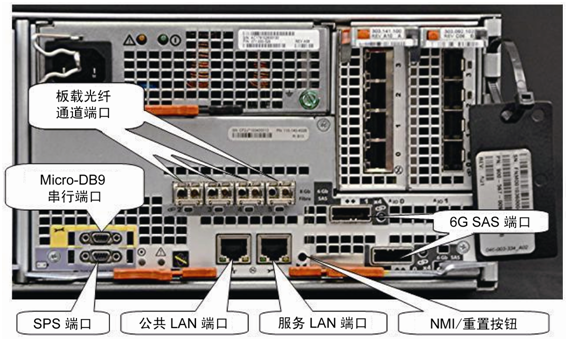

图 23. 存储处理器板载端口
该 DPE 的正面包含第一个托盘的若干驱动器。磁盘数量可能从15 到 25 个不等，具体取决于为该型号选择了哪一种 DPE。在该存储模块的顶部，从左到右分别是存储模块故障指示灯（出现故障时切换为琥珀色）和存储模块电源指示灯（蓝色）。驱动器指示灯显示在底部，出现问题时也会切换为琥珀色。图 24 中显示了这些指示灯。
由于 VNX5100 为仅数据块系统，因此不使用刀片。
VNX5300
VNX5300 是VNX 统一平台的入门级型号，专为中端入门级领域而设计。此型号提供数据块和文件服务、仅文件服务或仅数据块服务，并使用一个 DPE。
VNX5300 使用1.6 GHz 四核 Xeon 5600 处理器，配备 8 GB RAM 和最多 125 个驱动器，并具有以下基于数据块的主机连接选项： FC、iSCSI 和FCoE。
此型号使用一个 DPE，并提供15 个 3.5 英寸外形尺寸驱动器或 25 个 2.5 英寸外形尺寸驱动器。它的每个存储处理器上包括四个板载 8 Gb/s 光纤通道端口和两个用于后端连接的6 Gb/s SAS 端口， 还提供了一个 micro-DB9 端口和一个服务 LAN 端口，可将这些端口用作系统维护的备用连接方法。
每个 SP 上提供了一个用于阵列管理的LAN 连接。该存储模块中的每个 SP 还有一个电源模块和两个 UltraFlex I/O 模块插槽。此型号上可以同时填充两个 I/O 模块插槽。任何没有I/O 模块的插槽将留空（以确保正常通风）。
该 DPE 的正面包含第一个托盘的若干驱动器。磁盘数量可能从15 到 25 个不等，具体取决于为该型号选择了哪一种 DPE。
文件/统一型号使用2.13 GHz 四核 Xeon 5600 处理器，每个刀片配备 6 GB RAM，每个刀片最多具有 200 TB 的存储容量。此型号可以具有一个或两个刀片，每个刀片具有若干位于刀片正面的冗余电源。文件/统一型号支持以下NAS 协议选项： NFS、CIFS 和 pNFS。还可以在卸下电源后通过每个刀片正面接触到 CPU 模块。每个刀片后部包含用于内部/外部网络连接、后端光纤连接和前端连接选项的插槽。
文件/统一型号使用一个DME（Data Mover 存储模块），其外观与 VNX5700 和 VNX7500 中的 SPE 相似。DME 的每个 2U 存储模块可以包含两个刀片，每个刀片最多可以接受两个I/O 模块进行前端连接。图 25、图 26 和图 27 中提供了 DME 的图片。
图25.DME 正面
图26.DME 背面
图 27. DME 背面特写
VNX5500
VNX5500 专为中端领域而设计。此型号提供数据块和文件服务、仅文件服务或仅数据块服务（不带刀片和控制站）。
仅数据块型号使用2.13 GHz 四核 Xeon 5600 处理器，配备 12 GB RAM 和最多 250 个驱动器，并具有以下基于数据块的主机连接选项： FC、iSCSI和 FCoE。
VNX5500 使用一个DPE，并提供 15 个 3.5 英寸外形尺寸驱动器或 25 个 2.5 英寸外形尺寸驱动器。DPE 的每个存储处理器上包括四个板载 8 Gb/s 光纤通道端口和两个用于后端连接的6 Gb/s SAS 端口， 还提供了一个 micro-DB9 端口和一个服务 LAN 端口。Lenovo服务人员使用这些端口来连接到 VNX。
每个 SP 上提供了一个用于阵列管理的LAN 连接。该存储模块中的每个 SP 还有一个电源模块和两个 UltraFlex I/O 模块插槽。此型号上可以同时填充两个 I/O 模块插槽。任何没有I/O 模块的插槽将留空（以确保正常通风）。
该 DPE 的正面包含第一个托盘的若干驱动器。磁盘数量可能从15 到 25 个不等，具体取决于为该型号选择了哪一种 DPE。
刀片使用 2.13GHz 四核 Xeon 5600 处理器，每个刀片配备 12 GB RAM，每个刀片最多具有 256 TB 的存储容量。VNX5500 最多可具有三个刀片并提供以下NAS 协议选项： NFS、CIFS 和 pNFS。每个刀片具有若干位于刀片正面的冗余电源。还可以在卸下电源后通过每个刀片正面接触到 CPU 模块。每个刀片后部包含用于内部/外部网络连接、后端光纤连接和前端连接选项的插槽。
文件/统一型号使用一个外观与SPE 相似的 DME。DME 的每个 2U 存储模块可以包含两个刀片，此型号上的每个刀片可以接受最多三个 I/O 模块来进行前端连接。
VNX5700
VNX5700 专为高端中等容量领域而设计。此型号提供数据块和文件服务、仅文件服务或仅数据块服务，并使用SPE 外形尺寸。
SPE 中的每个 SP 使用2.4 GHz 四核 Xeon 5600 处理器，配备 18 GB RAM 和最多 500 个驱动器，并具有以下主机连接选项： FC、iSCSI 和 FCoE。
VNX5700 具有一个使用UltraFlex I/O 插槽来进行所有连接的 SPE。第一个插槽包含内部网络管理交换机，其中包括一个微型串行端口和一个服务 LAN 端口。Lenovo服务人员使用这些端口来连接到VNX。
每个 SP 上提供了一个用于阵列管理的LAN 连接。该存储模块中的每个 SP 还有两个电源模块。每个 SP 有五个 I/O 模块插槽。任何没有 I/O 模块的插槽将留空（以确保正常通风）。
该 SPE 外形尺寸的故障/状态指示灯位于装置的正面。此外形尺寸需要一个附加DAE 来为 VNX 阵列操作环境提供至少四个驱动器。此型号的外形尺寸有利于提高可扩展性而不是密度，并且最低配置需要稍微多一点的机架空间。

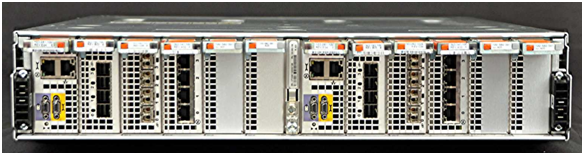

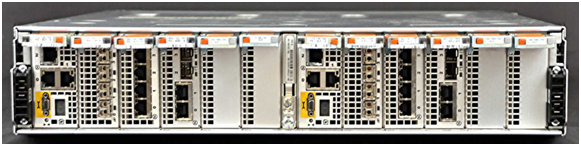

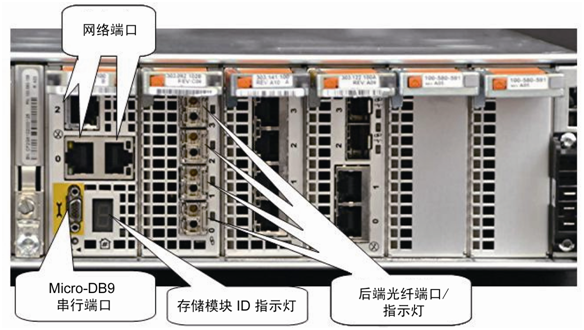

图 28 中显示了 SPE 的背面。在此图中，您可以看到包括 I/O 模块在内的各种组件。图 29 提供了 SPE 的背面特写视图。
图 28.SPE 背面

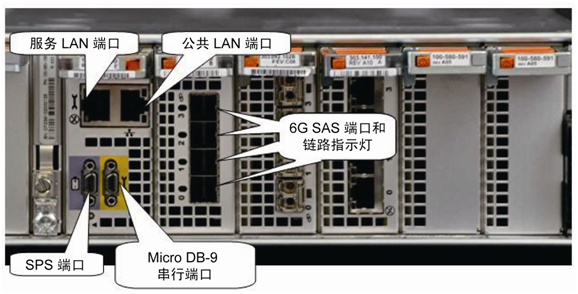

图 29. SPE 特写

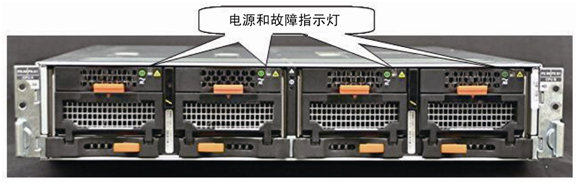

如图 30 中所示，SPE 正面包含电源、冷却风扇和 CPU 模块，以及故障/状态指示灯。
图 30. SPE 正面
此型号中的刀片使用2.4 GHz 四核 Xeon 5600 处理器，每个刀片配备 12 GB RAM，每个刀片最多具有 256 TB 存储容量，最多可有四个刀片。它们支持以下NAS 协议选项： NFS、CIFS 和 pNFS。每个刀片具有若干位于刀片正面的冗余电源。还可以在卸下电源后通过每个刀片正面接触到 CPU 模块。每个刀片后部包含用于内部/外部网络连接、后端光纤连接和前端连接选项的插槽。
此型号使用一个外观与SPE 相似的 DME。DME 的每个 2U 存储模块可以包含两个刀片，此型号上的每个刀片可以接受最多三个 I/O 模块来进行前端连接。
图 31、图 32 和图 33 显示了 DME 的正面和背面。
图31.DME 正面
图32.DME 背面
图 33. DME 背面特写
VNX7500
VNX7500 专为大型企业领域而设计。此型号提供数据块和文件服务、仅文件服务或仅数据块服务，并使用SPE 外形尺寸。
此型号使用 2.8 GHz六核 Xeon 5600 处理器，最多具有 1,000 个驱动器，每个刀片配备 24 或 48 GB RAM，并具有以下主机连接选项： FC、iSCSI 和FCoE。如果您购买了 VNX 或拥有每个 SP 配备 24 GB RAM 的现有系统，还可以选择升级到 48 GB RAM。
VNX7500 具有一个使用UltraFlex I/O 插槽来进行所有连接的 SPE。第一个插槽包含内部网络管理交换机，其中包括一个微型串行端口和一个服务 LAN 端口。LENOVO服务人员使用这些端口来连接到VNX。
每个 SP 上提供了一个用于阵列管理的LAN 连接。该存储模块中的每个 SP 还有两个电源模块。每个 SP 最多可以有五个 I/O 模块插槽。任何没有 I/O 模块的插槽将留空（以确保正常通风）。
该 SPE 外形尺寸的故障/状态指示灯位于装置的正面。此外形尺寸需要一个附加DAE 来为 VNX 阵列操作环境提供至少四个驱动器。此型号的外形尺寸有利于提高可扩展性而不是密度，并且最低配置需要稍微多一点的机架空间。
SPE 正面包含电源、冷却风扇和CPU 模块，以及故障/状态指示灯。
此型号中的刀片使用2.8 GHz 六核 Xeon 5600 处理器，每个刀片配备 24 GB RAM，每个刀片最多具有 256 TB 存储容量，最多可有八个刀片，并支持以下NAS 协议选项： NFS、CIFS 和 pNFS。
每个刀片具有若干位于刀片正面的冗余电源。还可以在卸下电源后通过每个刀片正面接触到CPU 模块。每个刀片后部包含用于内部/外部网络连接、后端光纤连接和前端连接选项的插槽。
此型号使用一个外观与VNX5700 和 VNX7500 的 SPE 相似的 DME。DME 的每个 2U 存储模块可以包含两个刀片，此型号上的每个刀片最多可以接受四个 I/O 模块来进行前端连接。
I/O 模块
存储处理器的I/O 模块

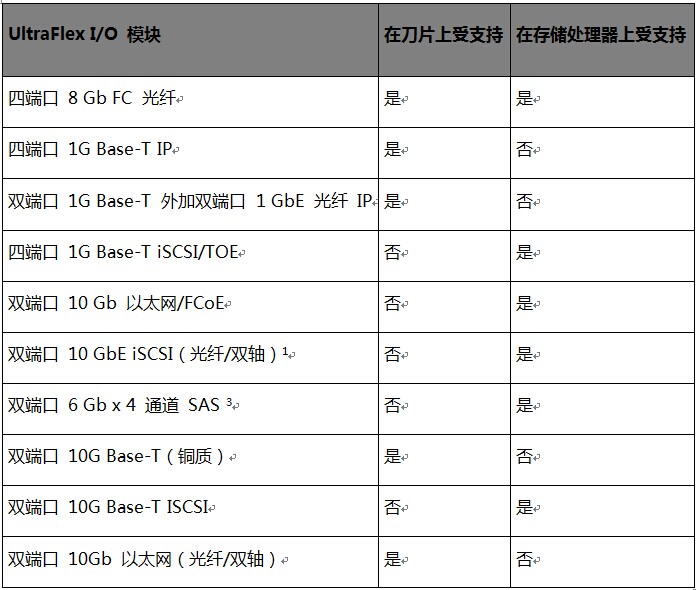

VNX 系列阵列支持存储处理器上的各种UltraFlex I/O 模块，本部分将对此进行讨论。

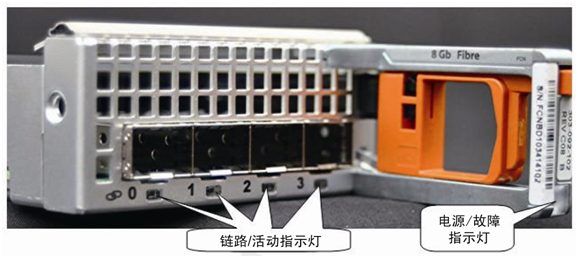

图 34. 四端口 8 Gb/s FC光纤 I/O 模块
四端口 8 Gb/s FC 光纤I/O 模块：
自动协商 2 Gb/s、4 Gb/s 或 8 Gb/s
在除了 VNX5100 以外的存储处理器上受支持
用于从存储处理器到主机的前端连接
用于从刀片到 VNX 阵列上的存储处理器的后端连接

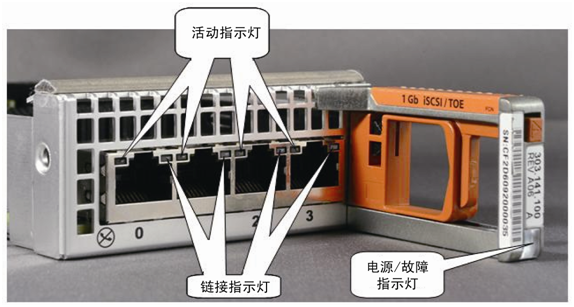

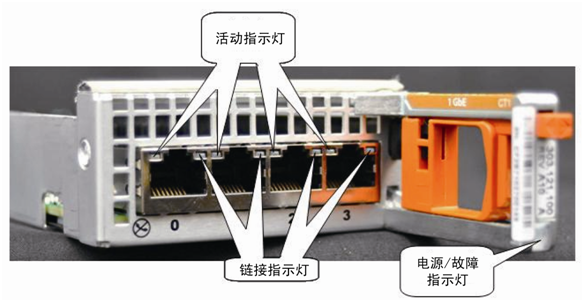

图 35. 四端口 1 Gbase-TiSCSI/TOE 模块
四端口 1 Gbase-T iSCSI/TOE 模块：
在除了 VNX5100 以外的存储处理器上受支持
用于到主机的前端连接
以 1 Gb/s 的速度运行
提供四个铜质端口

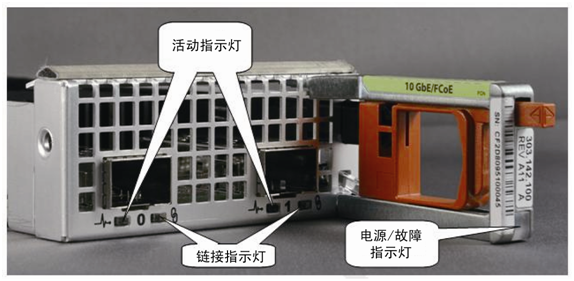

图 36. 双端口 10 Gb/s 以太网/FCoE 模块
双端口 10 Gb/s 以太网/FCoE模块：
在存储处理器上受支持
用于到主机的前端连接
以 10 Gb/s 的速度运行
仅支持 SFP+ 和有源双轴缆线（不支持无源双轴缆线）
图 37. 双端口 10 GbE iSCSI（光纤/双轴）I/O 模块
双端口 10 GbEiSCSI（光纤/双轴）I/O 模块：
在除了 VNX5100 以外的存储处理器上受支持
用于到主机的前端连接
以 10 Gb/s 的速度运行
提供两个光纤端口

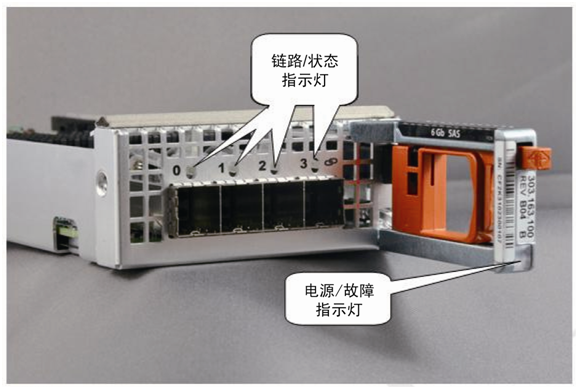

图 38. 四端口 6 Gb x 4 通道 SAS I/O 模块
四端口 6 Gb x 4 通道SAS I/O 模块：
在 VNX5500、VNX5700和 VNX7500 存储处理器上支持用于到 DAE 的后端连接
每个端口提供四通道 6 Gb/s SAS
图 39. 双端口 10GBase-T 铜质 I/O 模块
双端口 10G Base-T iSCSI 铜质I/O 模块：
在VNX5300、VNX5500、VNX5700 和 VNX7500 存储处理器上支持用于到DAE 的后端连接
以 1G/10G（自动协商）速度运行
提供两个铜质端口
Data Mover 的I/O 模块
VNX 系列阵列支持刀片上的各种UltraFlex I/O 模块，本部分将对此进行讨论。
图 40. 四端口 1 Gbase-TIP 模块
四端口 1 Gbase-T IP 模块：
实现到 NAS 客户端的连接
以 10/100/1 Gb/s 的速度运行
提供四个铜质端口

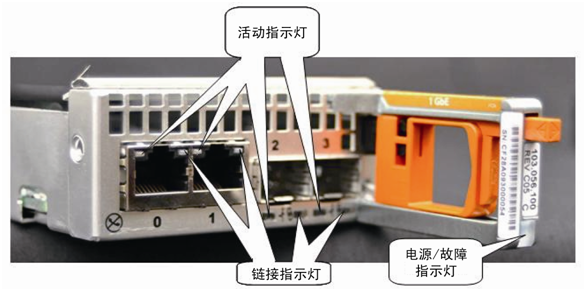

图 41. 双端口 1 Gbase-T外加双端口 1 GbE 光纤 IP 模块
双端口 1 Gbase-T 外加双端口1 GbE 光纤 IP 模块：
实现到 NAS 客户端的连接
以 10/100/1 Gb/s（铜质）和 10 Gb/s（光纤）速度运行
提供两个铜质和两个光纤连接器
图 40. 双端口 10GBase-T 铜质 I/O 模块第 2 代
双端口 10G Base-T 铜质I/O 模块：
在刀片上受支持
实现到 NAS 客户端的连接
以 10 Mb/100 Mb/1G/10G（自动协商）的速度运行
提供两个铜质端口
图41. 双端口 10G 光纤 I/O 模块
双端口 10G 光纤 I/O 模块：
在刀片上受支持
实现到 NAS 客户端的光纤连接
仅以 10G 速度运行
提供两个光纤端口
表 2. Ultra-Flex I/O 模块兼容性图表
1 型号： VSPMXGI2A (SFP)/VSPMXGI2TWA（有源双轴电缆）
2 型号： VDMMXG2OPA(SFP)/VDMMXG2TWA（有源双轴电缆）
3 仅用于后端连接；不支持用于主机连接。VNX5300 不支持附加 SAS 模块
控制站
控制站是 1U 功能齐全的服务器，并在统一和文件配置中使用。控制站提供对刀片的管理访问；它还监视刀片并在刀片发生运行时问题时促进故障切换。
控制站提供到每个存储处理器的网络通信。它使用代理 ARP 并通过控制站管理以太网端口来实现到每个存储处理器自己的IP 地址的通信。
可以使用一个可选的辅助控制站，用作备用装置以便为主控制站提供冗余。

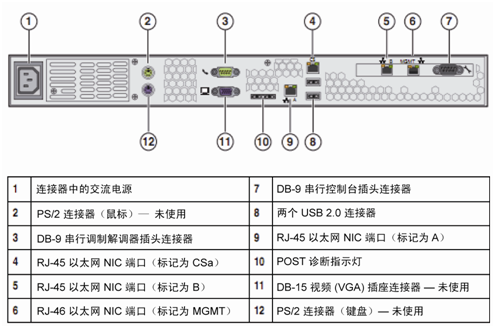

图 42. 控制站
RJ-45 以太网 NIC 端口（图 42 中的编号 5）使用智能平台管理接口(IPMI) 缆线连接到可选的辅助控制站。此 IPMI 端口在控制站上标记有 CS

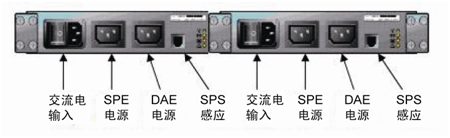

备用电源
备用电源是一个 1U 装置，它在 VNX5100、VNX5300和 VNX5500 中为 DPE 提供电池电源。它在 VNX5700 和 VNX7500 中为 DAE（总线 0，存储模块 0）和 SPE 提供电池电源。此电池电源使存储处理器能够在发生电源故障时将传输中的数据转储到保留空间的存储区。阵列电源恢复以后，对转储的任何写入进行协调并保存到目标后端磁盘以确保不会丢失数据。使用60 驱动器 DAE 来包含存储区驱动器时，SPS 为 2U 2.2KW。
VNX 系列上的软件
VNX 系列存储系统上的保留区域
存储模块 0 总线 0 中的前四个驱动器（VNX5100/5300/5500的 DPE 中的磁盘 0 至 3，或 VNX5700/7500 中的第一个 DAE，又称为存储区）包含阵列的操作环境、启动映像和文件控制 LUN。此保留区域占用每个磁盘上的 192 GB，并为发生电源故障时从缓存转储的传输数据提供存放区域。对于VNX5100/5300/5500，只能将 NL-SAS 驱动器用于存储区驱动器。
统一管理
Unisphere 为管理现有的 VNX 存储系统提供灵活的集成式体验。
Unisphere 提供简单性、灵活性和自动化 — 这些都是实现最佳存储管理的关键要求。Unisphere易于使用，这表现在它具有基于任务的直观控件和可自定义的控制面板，以及一键式访问实时支持工具和在线客户社区的功能。Unisphere 的向导可帮助您调配和管理存储，同时自动为您的配置实施最佳做法。
Unisphere 完全支持 Web，可用于对您的存储环境进行远程管理。Unisphere管理服务器在 SP 和控制站上运行；可以通过将浏览器指向 SP 或控制站的 IP 地址来启动它。
Unisphere 拥有以前界面的所有现有特性和功能，如识别VMware、LDAP 集成、Analyzer 和 Quality of Service Manager。Unisphere 还添加了许多新功能，例如控制面板、系统控制面板、基于任务的导航和在线支持工具。
图 44 显示了新的系统控制面板。您可以自定义控制面板中的视图块（又称为面板）。

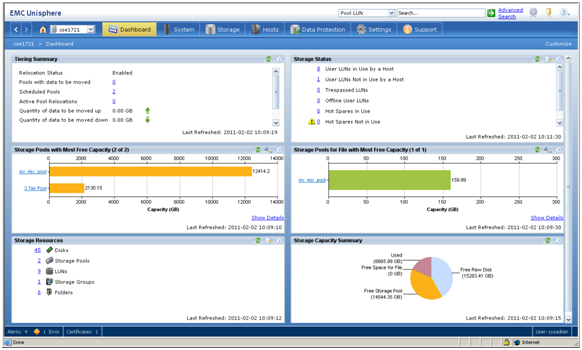

图 44. Unisphere 控制面板具有可自定义的面板（视图块）
效率软件
针对虚拟池的全自动存储分层(FAST VP)
VNX 可根据终端用户的访问情况利用 FAST VP 将数据迁移到高性能驱动器或高容量驱动器上。客户需要更少的驱动器，并可以让已配置的驱动器实现最佳投资回报。
FAST VP 功能已针对 VNX 系列进行了增强。FASTVP 又称为子 LUN 分层，以前可用于数据块数据，现在也可用于文件数据。FAST VP 通过自动在存储层（例如，EFD、SAS 和 NL-SAS）之间移动数据来优化存储利用率。利用7.1 版本，数据还可以在层内移动。
数据基于 I/O 访问模式以 1 GB 的块为单位移动。图 45 中左侧的存储池显示了初始存储配置。在实施 FAST VP 后（显示在右侧），系统通过将 1 GB 的子LUN 数据块移至最经济高效的驱动器上来主动优化存储池。这可以确保在正确的时间将适当的数据放在正确的层上，从而大幅提高效率和性能。您可以设置策略和计划来帮助确定如何和何时移动数据。
FAST Cache
图 46. FAST Cache 过程
FAST Cache 仍然是存储阵列的业界领先的功能。VNX 系列使用此功能来扩展阵列的读写缓存，确保以闪存速度满足不可预测的I/O 峰值需求，从而让所有应用程序受益。FAST Cache 对 FAST VP 形成了完美的补充，因为它根据 I/O 特征将 64 KB 块拷贝到保留用于FAST Cache 的闪存驱动器，从而在更细的粒度级别工作。
对相同 64 KB 数据块的重复访问会导致策略引擎将该数据提升到FAST Cache。FAST Cache 的工作周期还比 FAST VP 更快；它的响应时间为毫秒到微秒级。FAST Cache 可对 I/O 峰值作出反应，并通过充当板载内存的扩展来保持访问级别。
FAST Cache 最适合于具有高引用局部性的工作负载，例如以非常高的频率访问数据库索引和引用表等较小存储区域的应用程序。FASTCache 对备份等非常大型的顺序 I/O 流没有益处，因为每个 64 KB 块仅被访问一次。但是，SP Cache 可以使用各种算法来优化顺序 I/O。FASTCache 最适用于处理 I/O 峰值，并让可能具有不可预测的 I/O 特征的应用程序受益。
如果启用了 FAST Cache，VNX5100 将无法使用Thin Provisioning™，反之亦然。但是，在所有其他 VNX 型号中都可以同时使用 Thin Provisioning 和 FAST Cache。
重复数据消除

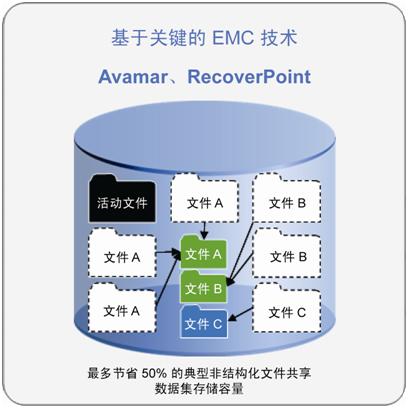

图 47. 重复数据消除
重复数据消除是一项文件端功能，包括文件级压缩和文件级单实例。此异步功能在后台工作，扫描可能包含重复数据的非活动文件。如果某个文件存在多个实例，则会将其单实例化并进行压缩。
此功能通过消除文件系统中的冗余数据，可帮助提高文件存储的存储效率，从而降低存储成本。它具有用户可配置的设置来进行筛选以避免处理某些文件。可以随时按文件系统启用或禁用该功能。

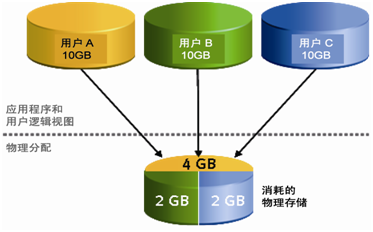

图 48. 精简资源调配
VNX的精简资源调配功能易于设置和监视。它使存储管理员可以按需分配存储。
它为主机提供请求的存储总量；但是，它仅在阵列上分配实际使用的存储量。
例如，在文件端，某个经过精简资源调配的 100 GB 文件系统将被主机和用户视为 100 GB。如果该文件系统仅有 50% 被实际使用（包含数据），则在阵列上将会仅
使用 50 GB。此功能可防止过度调配未使用的存储。
精简资源调配可以提高存储利用率、降低与维护存储相关联的成本（如电力和冷却），并减少新存储硬件的购置成本。在数据块端使用此功能时，管理员可以创建精简LUN 而不是密集 LUN。精简 LUN 在创建 LUN 时将分配 3 GB；但是，这不会保留新创建的 LUN 的整个大小所需的空间。额外的空间将会一次分配1 GB；但是，仅会根据需要保留 8 KB 块。
管理员应该了解池和文件系统的增长率，以确定多大的百分比才实用，并留出足够时间来对潜在的超额预定问题作出反应并加以解决。
如果启用了 FAST Cache，VNX5100 将无法使用Thin Provisioning™，反之亦然。
但是，在所有其他 VNX 型号中都可以同时使用 Thin Provisioning 和 FAST Cache。
保护软件
Replicator
VNX Replicator 是一种基于文件的异步复制解决方案。此功能用于文件系统级别的复制，并在复制副本文件系统上提供源文件系统的时间点视图。VNXReplicator 使用一种自适应的计划技术，可以通过监视以下两个关键信息来响应不断变化的网络条件：
生产对象中自从上次传输以来积累的更改量（增量）
上次传输期间观察到的平均传输速率
这种自适应的计划技术可以动态分配资源，以确保按照客户可配置的恢复点目标(RPO) 来复制对象。RPO 是在不对业务产生负面影响的情况下对可能丢失的数据量
的度量。各个文件系统可能具有不同的 RPO，因为各个文件系统内容的重要性可能不同。
VNX Replicator 还允许基于计划进行带宽调节，例如在每个星期的特定时间段更改吞吐量。这在 VNX Replicator 与其他应用程序共享网络资源的环境中非常有用。
图 49. RecoverPoint 的工作机制
Unisphere 设计为可接受插件来扩展管理功能。VNX 系列阵列通过最新版本的Unisphere 来进行管理，该版本的 Unisphere 包括 RecoverPoint 集成以进行数据块和文件数据复制。RecoverPoint 提供了一种同步/异步复制解决方案，可以在发生灾难时在远程VNX 系列阵列上实现文件和数据块机柜级别的业务连续性。
此配置支持包括使用连续远程复制 (CRR) 的主动/被动以及主动/主动配置。由于RecoverPoint 使用单个一致性组来提供阵列级别的文件复制，并且不提供时间点视图，它最适合于控制 LUN 和关键文件系统。因此，仍然建议您使用VNX Replicator 来进行文件系统级别的复制。
MirrorView/A
图 50. MirrorView/A 的工作机制
VNX MirrorView™/A 是一种用于远程镜像的数据块功能，它异步工作，定期将信息从一个存储系统中的LUN 复制到另一个存储系统中的 LUN。作为异步过程，它可以提供数百至数千英里的远距离复制，并具有 30 分钟至数小时的 RPO。MirrorView/A 针对低网络带宽进行优化。
MirrorView/S
图 51. MirrorView/S 的工作机制
VNX MirrorView/S 是一种用于远程镜像的数据块功能，它同步工作，将信息从一个存储系统中的LUN 复制到另一个存储系统中的 LUN。此功能的同步性质意味着，对于针对主存储系统中的 LUN 的每个写入，都会将相同的写入复制到辅助存储系统，然后再向主机发送写确认信息。
如果使用密集波分复用 (DWDM)，MirrorView/S 可以提供最长200 公里的远距离复制。如果不使用 DWDM，MirrorView/S 可以提供最长 60 公里的远距离复制。在每种情况下，RPO 均为零秒，因为数据的两个拷贝完全相同。
SAN Copy
VNX SAN Copy™ 是一种数据块功能，它可以在 EMC与经认可的第三方存储系统之间复制数据。SAN Copy 将数据从一个存储系统上的源 LUN 直接复制到其他系统上的目标 LUN，在此过程中不使用任何主机资源。可以使用SAN Copy 来创建源 LUN 的完整拷贝和增量拷贝。
业务连续性

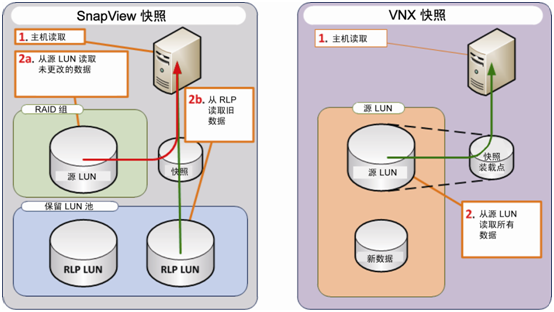

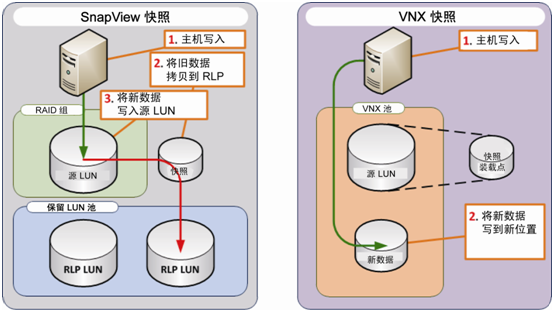

VNX 快照
VNX 快照是一项旨在改进VNX 数据块快照功能的新功能。VNX 快照是 LUN 的时间点视图，可供另一个主机访问，或保存为一个备恢复之用的拷贝。VNX 快照使用写入时重定向算法，并仅限于基于池调配的LUN（即非 RAID 组 LUN）。VNX 快照支持每个池 LUN 256 个可写快照。还支持分支（或称为快照的快照）。只要整个快照系列的成员数在 256 个以内，分支就没有数量限制。还引入了一致性组，这意味着可以将多个池 LUN 组合到一个一致性组中并同时拍摄快照。有关更多信息，请参阅Powerlink 上关于 VNX 快照的白皮书。
SnapView 快照
VNX SnapView 快照是 LUN 的时间点视图，可供另一个主机访问，或保存为一个备恢复之用的拷贝。SnapView快照使用一种基于指针和拷贝的算法。内存映射会跟踪数据的块（数据块）。
在将数据的块写到源 LUN 之前，会将其复制到一个专用空间中的保留区域，并使用这些块的新位置来更新内存映射。此过程称为第一次写入时拷贝。源 LUN、保留 LUN 和内存映射协同工作以创建快照。
检查点
VNX 检查点是文件系统的时间点快照。此功能允许创建生产数据的多个不可用于灾难恢复的拷贝。检查点使终端用户能够通过与Microsoft 卷影拷贝服务集成来恢复文件。UNIX 和 Windows 客户端还可以通过一个隐藏目录访问检查点以恢复单独的文件。
Unisphere GUI 为存储管理员提供了一种方便快捷的方法来从检查点恢复整个文件系统。SnapSure™是支持检查点的底层技术。SnapSure 使用存储效率极高的第一次写入时拷贝算法来维护检查点视图。
克隆
SnapView 克隆是 LUN 的完全填充时间点拷贝，可实现源和目标LUN 之间的增量同步。与可提供数据的时间点视图的快照不同，克隆提供了完全填充时间点拷贝，为存储环境带来了最大的灵活性。这些时间点拷贝使您可以在对生产数据产生最小影响的情况下执行附加存储管理任务。这些任务包括备份/恢复、应用程序测试、仓库存储和数据移动。
安全性
防病毒软件
VNX Event Enabler (VEE) 使 VNX 可以与业界领先的防病毒应用程序集成，如Symantec、McAfee、Computer Associates、Sophos、Kaspersky 和 Trend Micro。
防病毒功能与包含受支持的防病毒应用程序之一的外部系统配合工作。配置此功能后，就会在将文件系统上的文件传输到请求客户端之前对文件进行扫描。文件要么通过验证并发送到客户端，要么在扫描期间发现任何问题的情况下被拒绝。在修改并关闭文件以后也会进行扫描。如果未对文件执行任何修改，则不会在关闭时重新扫描。这可以配置为在写入时扫描文件（默认）或在读取时扫描文件。还有使用单独的命令扫描文件系统中所有文件的功能。此功能可帮助保护文件避免病毒和恶意软件威胁，同时仍然使您可以从VNX 阵列的高级特性中获益，如高可用性和性能。
配额管理和审核
VEE 使 VNX 可以与业界领先的内容/配额管理软件应用程序（CQM应用程序）无缝集成。此增强功能扩展了内置的管理功能，可帮助改进内容和配额管理以及文件系统审核。此功能包括一个主机框架和一个代理，这些组件经验证可支持若干领先的CQM 应用程序供应商。
文件级保留
文件级保留功能可在用户指定的保留期结束之前保护文件避免被删除或修改。此功能可防止用户删除或修改被锁定或受保护的文件。存在以下两种级别的FLR 保护，可以在文件系统创建时在文件系统级别启用：
FLR-C 文件级保留（Compliance级别）— 保护数据，避免用户通过 CIFS、NFS 和 FTP 进行更改，包括管理员操作。此级别的 FLR 还满足 SEC 规则 17a-4(f) 的要求。包含使用FLR-C 锁定的文件的文件系统不能删除。
FLR-E 文件级保留（Enterprise级别）— 保护数据，避免用户通过 CIFS、NFS 和 FTP 进行更改，但不包括管理员操作。这意味着只有具备适当授权的 VNX 管理员才能删除包含受FLR-E 保护的文件的 FLR-E 文件系统。但是，管理员仍然无法针对单独锁定的文件进行删除或修改。
图 52 显示了文件级保留的工作流。
图 52. FLR 的工作流
针对文件的高级数据服务支持
此功能允许文件使用基于池的 LUN、创建文件对象和使用FAST VP。在数据块对象（如 LUN）上创建文件对象（如文件系统）时，配置和更改 LUN 可能会对所支持的文件系统产生不利影响。为防止发生这种情况，Unisphere提供了“针对文件的高级数据服务支持”功能。
此功能使 VNX 系统可以在执行某些功能时顾及这两端（文件和数据块）之间的关系。系统会警告用户，甚至在某些操作可能导致不希望的结果时阻止这些操作。例如，当终端用户尝试更改存储池LUN 的镜像状态（从镜像更改为非镜像，或反之），并且此更改会导致池中同时包含镜像和非镜像 LUN 时，VNX 会显示错误并阻止该操作。
在以下情况下，VNX 将会显示警告（但是仍然允许该操作）：
同一文件系统之下 LUN 跨越多个 AVM 池。
发现了一个同时包含镜像和非镜像 LUN 的新存储池。仅有一种类型的 LUN 将映射到文件，其余的LUN 将忽略。
将某个 LUN 从具有“混合”数据服务的池中添加到“~filestorage”存储组。这些数据服务包括：
分层策略（开始高，然后自动分层/自动分层/最高/最低/无移动）
密集/精简 LUN
Compression
显示警告，因为当支持文件系统的 LUN 具有不同的数据服务时，系统无法保证文件系统性能。尽管不保证，但系统会在文件系统创建和扩展期间使用“尽最大努力”算法来查找池中具有匹配数据服务的LUN。系统查找具有匹配数据服务的 LUN 的能力取决于 LUN 可用性。
可维护性、可用性和性能
文件端控制 LUN 保护
为确保统一系统的安全性和稳定性，文件的控制 LUN 已移至VNX 专用空间。控制 LUN 会自动添加到一个名为“~filestorage”的特殊系统存储组。该存储组在 Unisphere GUI 中可见。系统通过禁止在GUI 中从“~filestorage”组删除或移除这些 LUN 来保护它们。作为进一步的保护，不能使用 navisecscli 命令来操作这些控制 LUN。
统一软件升级
VNX 系列利用 Unisphere ServiceManager 将软件升级作为单个流程来提供。Celerra 升级工具和 CLARiiON 软件助手已合并为一个应用工具，您可以利用该应用工具下载更新、执行运行状况检查和安装针对数据块和文件的新更新。图 53 中显示了这些指示灯。

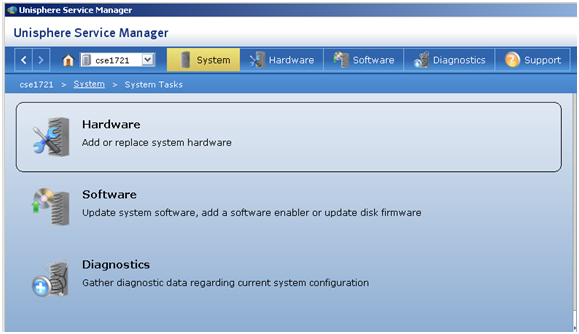

图 53. UnisphereService Manger 中用于处理更新的“系统”选项卡
“数据块到统一”升级即插即用
“数据块到统一”升级可以向仅数据块部署添加文件服务。该升级将包括安装必要的硬件以启用文件服务、安装必要的操作系统 (DART/FLARE)，以及在您的环境中配置文件服务。
假设
与 DART/FLARE 兼容的修订版本已作为 B2U 的前提条件加载到专用 LUN。
该升级将提供文件服务升级期间无中断的数据块数据I/O 以及无中断的管理访问。
数据块数据服务、MirrorView、SnapView 和通过 RecoverPoint 的复制将不会中断。
支持将双控制站配置作为数据块到文件升级的一部分。
用户体验
“数据块到统一”(B2U) 升级分为四个阶段：
1. 准备就绪检查 — 客户将使用工具来验证和准备要进行统一升级的数据块系统。
2. 机架安装和布线 — 客户将按照所提供的说明对新购置的文件硬件进行机架安装和布线，然后启动硬件。
3. 即插即用 — 客户将监视自动化的文件软件安装，并设置统一系统以使其为配置做好准备。
4. 配置 — 客户将针对生产对系统进行配置。
此外，通过重用为“数据块到统一”升级而开发的技术，文件/统一系统的安装和恢复将得到增强以改进 TCE。
系列内数据就地转换
系列内升级/转换功能使客户可以在转向更高型号或升级现有型号的内存时保留系统标识。必须先运行“升级准备就绪检查器”，然后才能执行系列内升级。
图 52： 系列内数据就地转换选项
1 VNX7500/24GB 是无效目标。VNX7500/48 GB 将是标准目标
2 多个转换途径为机箱交换转换，涉及到更多的硬件和流程步骤
3 此途径虽然使用系列内转换机制，但被视为内存升级。

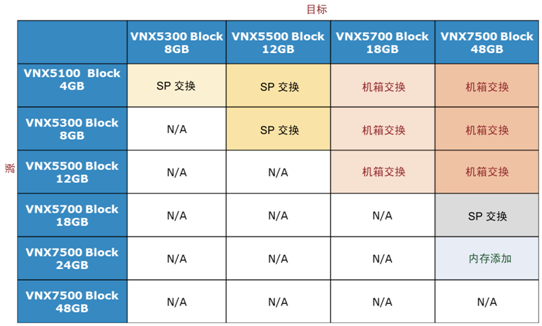

图53： 数据块系列内转换
图 54： 统一或文件系列内转换
VNX 可扩展性和性能
提高总体性能
VNX 系列阵列高度可扩展，并且与 CX4 和 NS 等以前的阵列型号相比，大幅提高了性能。VNX系统经过优化以利用多核 Intel Xeon 5600 处理器。此外，6 Gb/s x 4 通道 SAS 后端、PCIe 第 2 代 I/O 模块和更高的内存等其他硬件改进，使VNX 系列的速度比前一代 CLARiiON 和 Celerra 系统快两到三倍。
提高降级系统的性能
VNX 系列系统在运行单个 SP （也称为降级模式）时的性能有了显著改进。所有 VNX 型号与前一代产品（CX4 或 NS系统）相比性能都更好。
例如，在单个 SP 发生故障时，填充了 240 个活动驱动器并运行IOPS 密集型工作负载的 CX4-960 会遭受显著的性能影响。但是，VNX7500（具有 250 个驱动器的相似配置，并运行 IOPS 密集型工作负载）在单个SP 发生故障期间不会遭受如此的性能影响；实际上，它可以提供比运行两个 存储处理器的CX4 更高 的性能。这种稳定性的提高直接归功于该阵列中的硬件进步。
针对闪存而优化
VNX 系列系统还比前一代系统更充分地利用了闪存驱动器。这是由于VNX 系列中对多核处理器和更强大的存储处理器的高效利用。VNX 系列阵列在使用闪存驱动器运行 Exchange 和文件服务工作负载时的 IOPS 为前一代型号的两到三倍。
结论
VNX 系列在统一外形尺寸中提供了更高的可扩展性、效率和性能，您可使用单一控制台进行管理，从而提供无与伦比的统一体验。硬件进步（从Intel Xeon 5600 处理器到 6 Gb/s x 4 通道 SAS 后端，再到使用闪存驱动器的优化）使 VNX 系列在中端产品中处于领先地位。文件和数据块的统一是我们产品线不断发展的过程中的又一个步骤。通过统一硬件并创造新的统一管理体验（通过Unisphere 中文件和数据块的概念合并），提供以最大限度的简单性查看和管理整个存储领域的全方位方法。
附录 A：系统级别、数据块和文件组件
表 3. 系统级别、数据块和文件组件
1 可使用 100 GB 闪存驱动器来实现
2 单控制站配置
3 使用 2.5 英寸25 驱动器 DAE
4 每个刀片需要一个I/O 模块插槽用于后端（光纤）连接。图表中显示的数字已减去此模块插槽数量。
5 这些数字包括 FLU+ 池 LUN + 快照 LUN（SV 和 Adv）+ MV/A LUN
6 这些数字不包括任何快照或复制
7受每个阵列的总驱动器数量乘以单位驱动器容量之积的限制
附录 B：存储处理器 UltraFlex I/O 插槽可用性
下表显示了统一配置中各种组件的数量。

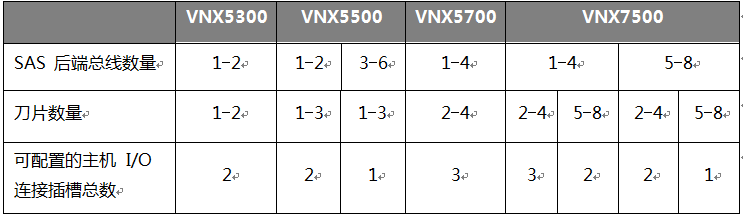

表 4. 统一配置
表 5 和表 6 与 EMC 机架中提供的组件相关。仅当阵列在 EMC 机架中提供时，才会为“从仅数据块到统一”的升级保留I/O 模块插槽。VNX5100 不支持使用 UltraFlex I/O 模块，因此这些表中已将其省略。
表 5.数据块配置

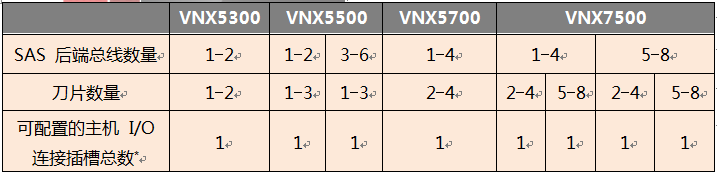

表 6.文件配置
仅提供了一个可配置的插槽以用于 RecoverPoint 光纤通道选项。作为仅文件配置，不允许从存储处理器建立任何其他主机连接。
